Bienvenue dans l'aide du projet AutoPISTE

Le module permet de concevoir, calculer et dessiner des projets routiers en s’appuyant sur un modèle numérique de terrain.

Les principales caractéristiques du logiciel sont les suivantes :

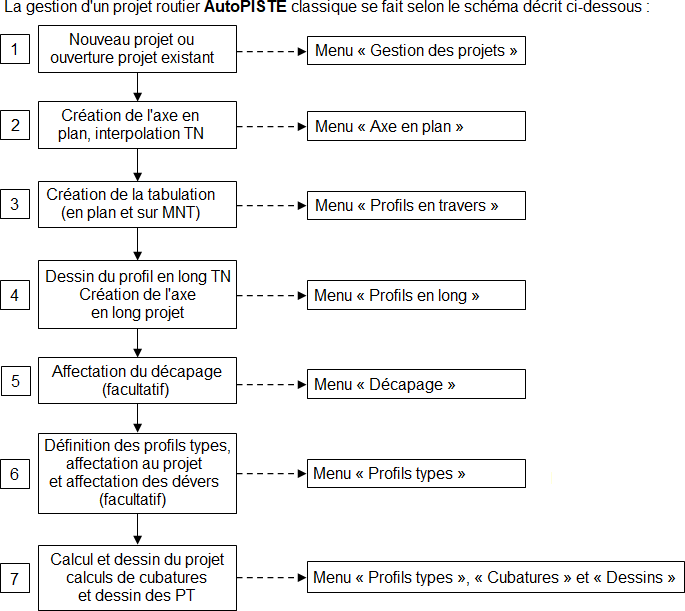

Caractéristiques des Projets

• Gestion de plusieurs projets dans un même dessin.
• Gestion de plusieurs axes dans un même projet.
• Travail par zones le long de l’axe.
• Affectation possible à un axe d’une table de paramétrage pour respecter les normes de l’ARP, de l’ICTAAL, l’ICTAVRU, 2x1 Voie ou VSA.
• Utilisation d’un modèle numérique de terrain (MNT) existant pour l’intégration du projet.
• Possibilité d’utiliser des polylignes 3D adéquates en remplacement du MNT s’il n’existe pas.
• Imports : PISTE, LandXML.
• Exports : PISTE, Leica Multipiste, Leica DPS Route, LandXML.

Caractéristiques liées à l’Axe en plan

• Axe en plan objet dynamique.
• Construction de l’axe en plan à partir d’éléments de base : lignes, arcs, clothoïdes, cubiques.
• Possibilité de créer l’axe en plan à l’avancement, par points d’intersections.
• Des commandes d’édition, déplacement, inversion de l’axe en plan pour des modifications à posteriori.
• Aide à la création des éléments grâce aux tables de l’ARP de l’ICTAAL, de l’ICTAVRU, 2x1 Voie ou VSA.

Caractéristiques de la Tabulation

• Tabulation paramétrable de l’axe en plan selon différentes méthodes (implantations régulières, selon des points caractéristiques ou en des points particuliers à des abscisses curvilignes choisies…).
• Gestion de tabulations secondaires (numérotation spécifique).
• Modification possible des longueurs d’application.
• Gestion de l’affichage ou non des tabulations.

Caractéristiques liées au Profil en long

• Dessin entièrement paramétrable du profil en long terrain naturel (choix des informations à écrire, échelles, hauteur des écritures, taille du cartouche, nombre de lignes dans le cartouche, position des lignes, format d’écriture…).
• Construction du profil en long projet à partir de droites, arcs, paraboles, cubiques.
• Aide à la création des éléments grâce aux tables de l’ARP de l’ICTAAL, de l’ICTAVRU, 2x1 Voie et VSA.
• Remplissage automatique du cartouche en fonction de la courbe projet.
• Des commandes d’édition, de décalage du profil en long projet pour des modifications à posteriori.
• Possibilité de représenter des entités existant sur la vue en plan sur le profil en long (polylignes, blocs, points, canalisations).
• Possibilité de visualiser les fossés sur le profil en long et de gérer l’écoulement par modification des courbes des fossés.
• Création d’annotations sur les raccordements (paraboles, arcs) en leur sommet ou aux points hauts et bas.
• Dessin possible d’un profil en long partiel représentant une zone de travail uniquement.

Caractéristiques du décapage

Création d’un décapage selon deux méthodes : un décapage constant et un décapage selon des zones fermées.

Caractéristiques liées aux profils types et calcul du projet

• Deux éditeurs graphiques de profils types : le premier permet de créer des profils types à partir de couches prédéfinies et paramétrables ; le second permet de créer des profils types par points. Le travail se fait dans les deux cas sur des demi-profils types.
• Création sur un même demi-profil type d’un cas de déblai et d’un cas de remblai. Lors du calcul du projet c’est le logiciel qui détecte si le profil se trouve en déblai ou en remblai et affecte automatiquement le cas correspondant.
• Il est possible, notamment dans le cas des profils rasants, de forcer le profil à être en déblai ou en remblai.
• Possibilité de faire du suivi de trajectoire en 2D ou en 3D, de gérer des variations de pente, de largeur, d’altitude.
• Affectation des dévers selon plusieurs méthodes : affectation automatique suivant les normes de l’ARP, de l’ICTAAL, de l’ICTAVRU, 2x1 Voie et VSA, affectation semi-automatique selon une abscisse de départ et une abscisse de fin, affectation par abscisses, affectation ponctuelle, possibilité de relire les dévers sur une chaussée existante (MNT).
• Une prévisualisation lors de l’affectation des profils types permet de voir ce que donnera le profil type une fois appliqué sur le TN réel et le TN décapé, notamment la visualisation des entrées en terre.
• Affectation possible de profils types différents à gauche et à droite de l’axe.
• Le calcul du projet permet de dessiner en 3D sur la vue en plan les lignes longitudinales principales, les lignes transversales (visualisation des couches des profils en travers au niveau de chaque tabulation), les limites d’emprise et des entrées en terre, le MNT projet, les barbules de talus.
• Découpage automatique du MNT TN sous le projet pour l’intégration du projet dans le paysage.
• Possibilité de modifier à posteriori sur la vue en plan les lignes et couches d’un profil calculé.

Caractéristiques des dessins des profils en travers

• Création automatique d’un paramétrage adapté au projet courant, notamment concernant la représentation des différentes lignes et couches des profils types.
• Représentation des différentes lignes et couches des profils types, hachurage des différents matériaux, création d’une légende…
• Possibilité de représenter sur les profils en travers une chaussée existante, des couches géologiques, des symboles…
• Possibilité de représenter le passage d’une canalisation créée avec le module Réseaux d’Assainissement de COVADIS.
• Paramétrage entièrement modifiable et réutilisable d’un dessin à l’autre.
• Une commande de gestion de la bibliothèque des matériaux permet de gérer l’apparence des matériaux sur le dessin des profils en travers.
• Impression automatisée des profils en travers.

Caractéristiques des listings

• Résultats sous forme de listings de l’ensemble des cubatures relatives au projet (cubatures des différents matériaux, du décapage, des déblais-remblais…).
• Listing de l’axe en plan, du profil en long projet, des tabulations.
• Listing des implantations, des entrées en terre, des emprises.
• Listings de visibilité.

Gestion Multi-Axes

• Gestion des axes qui forment un carrefour giratoire.
• Gestion des axes qui forment un carrefour en T ou en X.

Diverses autres fonctionnalités (couches géologiques, reprise de chaussée existante, visibilité…)

• Gestion de la présence de couches géologiques dans le projet : représentation sur le profil en long, les profils en travers et calcul des déblais dans chacune des couches.
• Gestion des projets comportant de la reprise de chaussée existante : définir les paramètres de reprise, les contours de la chaussée. Puis le logiciel calcule automatiquement les zones où la chaussée peut être récupérée et celles où la chaussée existante doit être détruite. La chaussée existante est représentée sur la vue en plan, le profil en long et les profils en travers.
• Calcul des distances de visibilité tout le long du projet.
• Détection des zones planes dans le MNT (modèle numérique de terrain) projet et visualisation sur le profil en long.
