Paramétrage de l’onglet P Long

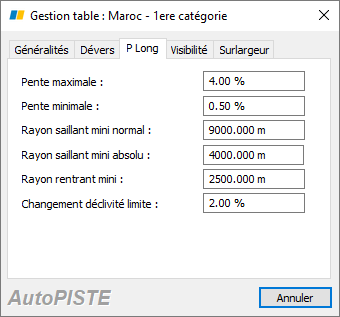

Cet onglet permet de paramétrer la géométrie du profil en long projet :

• « Pente maximale » : Il s’agit de la pente maximale d’une pente/rampe.
• « Pente minimale » : Il s’agit de la pente minimale d’une pente/rampe.
• « Rayon saillant minimal normal » : il s’agit du rayon minimal d’une parabole ou d’un cercle en angle saillant (en bosse ^). Le rayon ne devrait pas être inférieur à cette valeur.
• « Rayon saillant minimal absolu » : il s’agit du rayon minimal d’une parabole ou d’un cercle en angle saillant (en bosse ^). Le rayon ne doit pas être inférieur à cette valeur.
• « Rayon rentrant mini » : il s’agit du rayon minimal d’une parabole ou d’un cercle en angle saillant (en creux v).
• « Changement déclivité limite » : Change de déclivité limite entre deux pentes saillantes (Cf. Normes marocaines). A un impact sur le rayon minimal du raccordement entre ces deux pentes.
