Abscisses

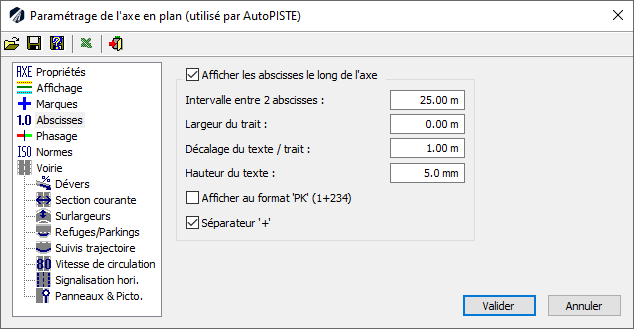

Cet onglet permet de renseigner la configuration d’affichage des abscisses le long de l’axe.

Une abscisse est composée d’un texte indiquant l’abscisse curviligne et d’un trait indiquant la position de l’abscisse sur l’axe, et est affichée à intervalle régulier le long de l’axe.

• « Afficher les abscisses le long de l’axe » : cochez cette case pour positionner les abscisses le long de l’axe,
• « Intervalle entre deux abscisses » : indiquez l’espacement entre deux abscisses consécutives, mesuré le long de l’axe,
• « Largeur du trait » : entrez la largeur du trait matérialisant la position de l’abscisse sur l’axe,
• « Décalage du texte / trait » : entrez l’espacement séparant l’axe et le texte,
• « Hauteur du texte » : entrez la hauteur du texte d’abscisse,
• « Afficher au format PK » : permet d’écrire une abscisse au format PK 1234.00m est écrit 1+234. Cette option s’applique aussi à la tabulation et aux listings.
• « Séparateur ‘+’ » : permet dans le cas d’une cotation au format PK, d’écrire une abscisse au format 1+234.00m au lieu de 1.234.00m.
