Normes

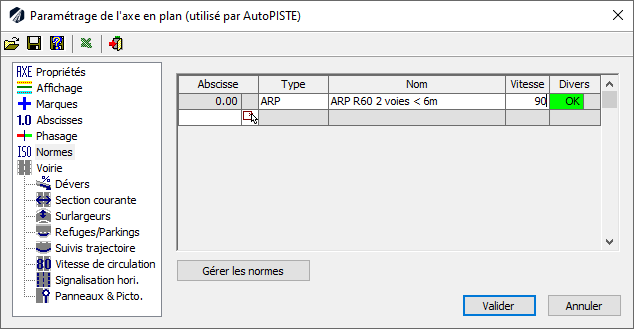

Cet onglet permet d’associer ou non une norme de construction à l’axe en plan. Les normes permettent entre autres de calculer automatiquement les longueurs de clothoïdes, les dévers, de faire des calculs de visibilité.

Ces normes peuvent être de type :

• Routières Françaises (ARP, ICTAAL, ICTAVRU, 2x1 voies, VSA),
• Marrocaines,
• Suisses.

Plusieurs normes peuvent être associées au même axe en plan.

La colonne :

• « Abscisse » : permet d’indiquer l’abscisse curviligne à partir de laquelle commence à être appliquée la nouvelle norme. Cette abscisse peut être cliquée sur le plan à l’aide du bouton .
• « Type » : choisissez le type de norme.
• « Nom » : choisissez dans la liste déroulante le nom de la norme à appliquer à partir de cette abscisse.
• « Vitesse » : permet d’indiquer la vitesse maximale de circulation sur le tronçon. Elle sert en particulier dans les calculs de visibilité.
• « Divers » : permet d’avoir des informations sur la façon dont la norme est appliquée sur le tronçon.

Si  apparaît, c’est que la norme est correctement appliquée sur le tronçon (longueur des clothoïdes).

Si  apparaît, c’est que cette norme n’est pas correctement appliquée sur le tronçon. Le bouton  affiche une liste déroulante décrivant les anomalies trouvées. Le bouton  permet de mettre à jour la géométrie de l’axe en plan (longueur des clothoïdes) sur ce tronçon afin de respecter la norme. Selon la géométrie de l’axe en plan et selon la position des abscisses des tronçons, il se peut que la mise à jour de l’axe en plan soit impossible.

Le bouton  permet de supprimer l’association d’une norme.

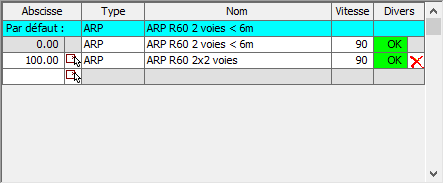

Si plus d’une norme est associée à l’axe en plan, alors une nouvelle ligne apparait dans la grille ‘Par défaut’ en couleur cyan. Elle permet de choisir la norme qui doit être utilisée pour les nouvelles constructions.

Le bouton  permet d’accéder rapidement au dialogue de paramétrage.
