Calcul des profils types

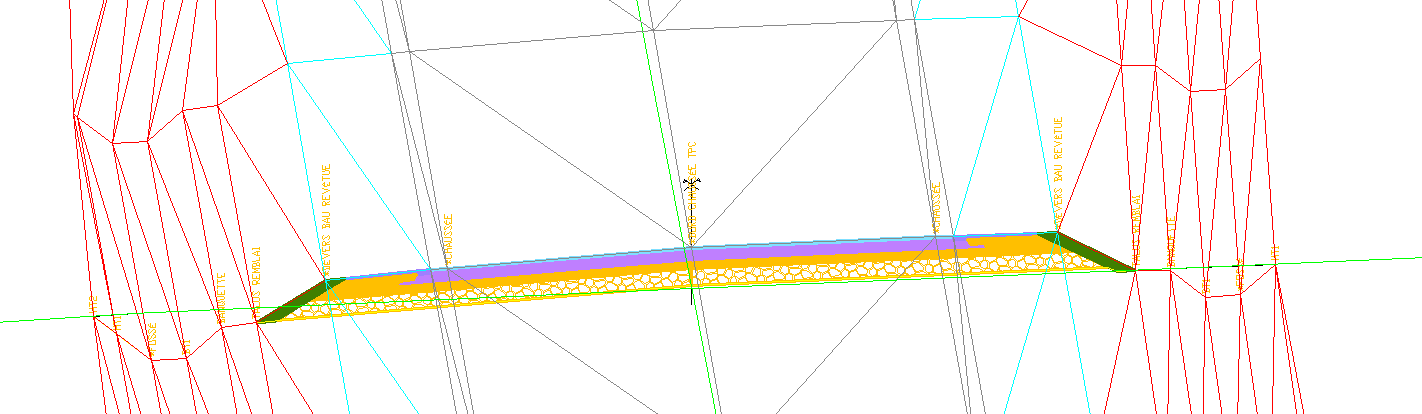

Depuis la version 17.0, lorsque le module calcule un projet, le résultat du calcul est dessiné sous forme d’objet profil type et non plus sous forme de polylignes ou blocs comme c’était le cas avant cette version.

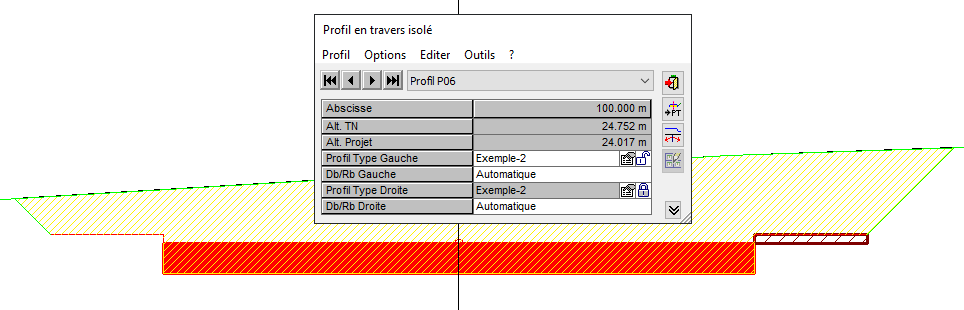

Tout le paramétrage qui a servi à calculer le profil type est stocké dans le profil type dessiné. Ce paramétrage est accessible depuis la commande‘Isoler un profil’ en cliquant sur le bouton  situé à droite du profil type en question. Ceci est valable qu’il s’agisse de profils types par points ou par couches. Ce bouton est grisé si le profil en question n’a pas encore été calculé avec le profils type actuellement affecté.

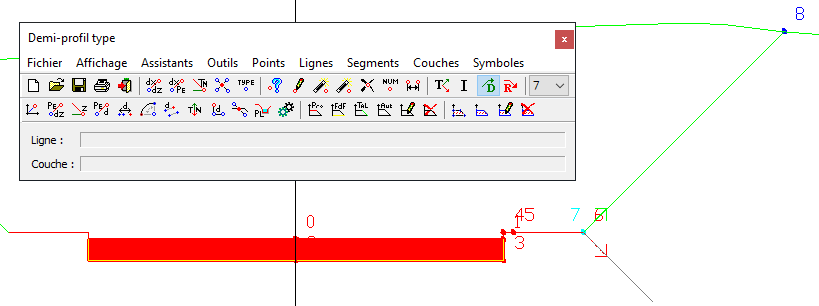

Si on édite le profil type dessiné à droite (qui est dans cet exemple un profil type par points), on accède au paramétrage des profils types par points appliqué aux conditions du profil P06 (Ligne Tn, Points typés...).

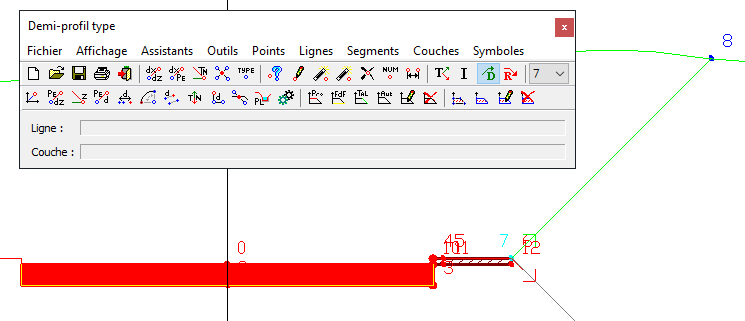

La géométrie du profil type peut être alors modifiée à volonté. Dans l’exemple ci-dessous, une couche a été ajoutée sous le trottoir. Attention, dans cette phase le paramétrage des points typés mis en place dans le module est pris en compte.

Le profil type qui est modifié est celui qui est calculé et non pas le profil type stocké dans la bibliothèque. Le profil type peut si besoin être enregistré dans la bibliothèque en utilisant les commandes habituelles pour pouvoir être utilisé sur d’autres profils.

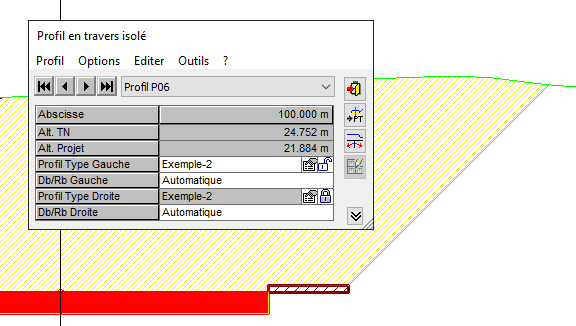

Lorsqu’on quitte le dialogue de paramétrage du profil type, on s’aperçoit que le profil type a été verrouillé (bouton ).

En cas de recalcul du projet, c’est le profil type modifié et verrouillé que l’on vient de modifier qui est utilisé (et non pas celui paramétré dans la bibliothèque). Si on souhaite réappliquer celui sauvegardé dans la bibliothèque, il faut déverrouiller le profil type. La notion de verrouillage des profils types est aussi accessible depuis le dialogue d’affectation des profils types.

Cette notion de verrouillage des profils types remplace la notion de verrouillage des profils qui existait avant la version 17.0. Comme c’est le profil type qui est verrouillé et non pas le profil calculé, le fait de changer le paramétrage des points typés, le profil en long projet ne pose plus de problèmes comme cela pouvait être le cas dans les versions précédentes.

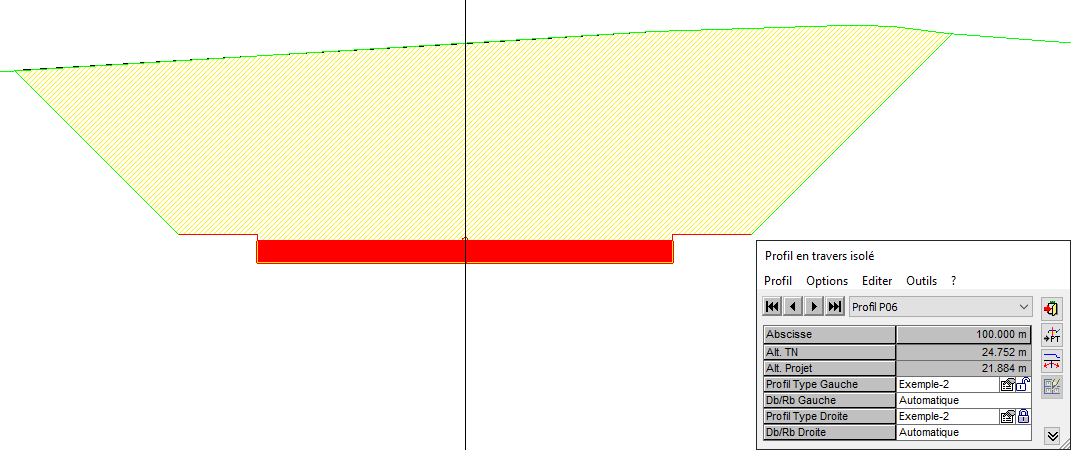

Dans cet exemple, le profil type droit est verrouillé et l’altitude projet du profil P06 a été modifiée : La couche ajoutée sur le profil type côté droit a été conservée et la nouvelle altitude a bien été prise en compte lors du calcul.

Lors du calcul du projet, si le profil type n’est pas verrouillé, c’est toujours le profil type présent dans la bibliothèque qui est utilisé. Sinon, c’est le profil type verrouillé qui est utilisé.
