Gérer les longueurs d’application

Commande	CovaTabulLngAppPiste
Description	Permet de gérer les longueurs d’application des profils

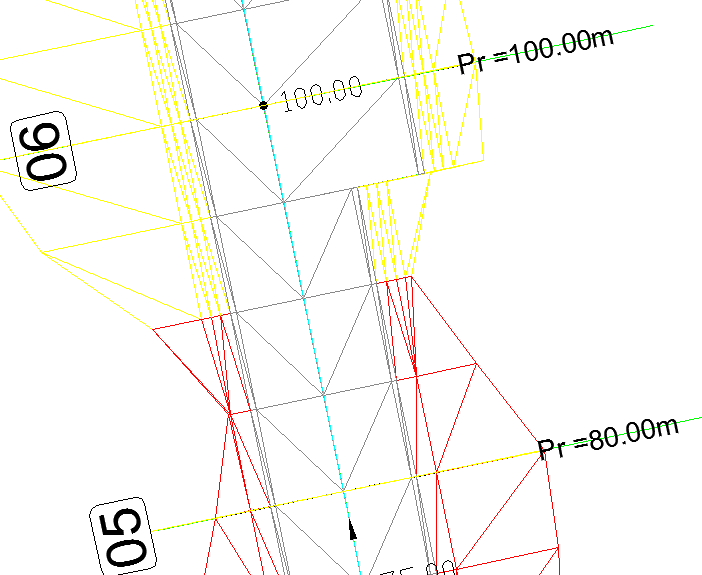

Cette fonction permet de personnaliser les longueurs d’application personnalisées d’un groupe de tabulations d’un axe.

La longueur d’application avant, par défaut, est la ½ distance séparant une tabulation de la tabulation précédente.

La longueur d’application après, par défaut, est la ½ distance séparant une tabulation de la tabulation suivante.

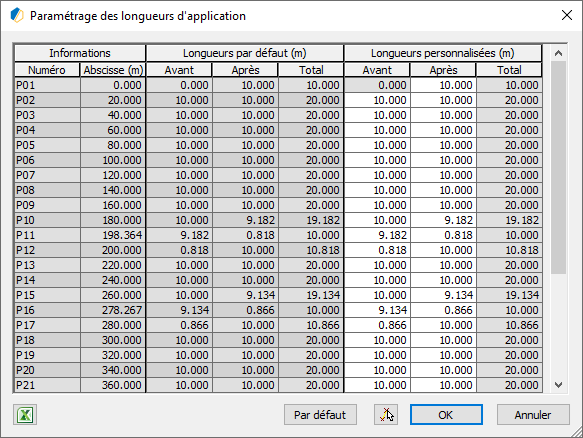

La grille récapitule des informations générales sur les tabulations de l’axe en plan. Les informations affichées sont :

• Le numéro,
• L’abscisse,
• Les longueurs (avant et après) par défaut,
• La somme des deux longueurs par défaut (½ longueur avant + ½ longueur après),
• Les longueurs (avant et après) personnalisées,
• La somme des deux longueurs d’application personnalisées,
• Le total des longueurs personnalisées (qui doit correspondre à la longueur de l’axe).

Les colonnes « Avant » et « Après » sont des champs de saisie où vous entrez des valeurs numériques. La saisie d’une valeur négative est interdite.

Chaque valeur entrée par l’utilisateur est testée par rapport à la valeur maximale autorisée. Si elle est supérieure à cette valeur, elle est refusée et lui est restreinte. Sinon les longueurs « reliées » à la valeur saisie sont modifiées automatiquement selon les principes suivants :

• Modifier une ½ longueur avant provoque un recalcul de la ½ longueur après de la tabulation précédente.
• Modifier une ½ longueur après provoque un recalcul de la ½ longueur avant de la tabulation suivante.
• La longueur d’application totale de chacune des deux tabulations modifiées est aussi recalculée.
• Les ½ longueurs modifiées sont affichées en bleu.

Cliquez le bouton  pour afficher un listing du contenu de la grille au format XLS.

En cliquant le bouton , les longueurs par défaut remplacent les longueurs personnalisées dans la grille.

Le bouton  permet de pointer graphiquement une distance à l’écran, cette distance devient la nouvelle longueur d’application et est affichée dans la cellule courante.

Dans le menu contextuel, une commande permet d’affecter une valeur ‘0’ à toutes les longueurs d’application avant.

Validez les longueurs d’application saisies en cliquant le bouton . Les valeurs saisies sont stockées dans les objets Tabulation correspondants de l’axe en plan. Les longueurs d’application sont affichées dans la fenêtre de propriétés d’AutoCAD ^®, et aussi à la ligne de commande par la commande ‘LISTE’.
