Liste des points typés
| Commande | PistPtGestionPoint |
| Description | Permet de gérer les types de points des profils, et d’associer un type à une variation |

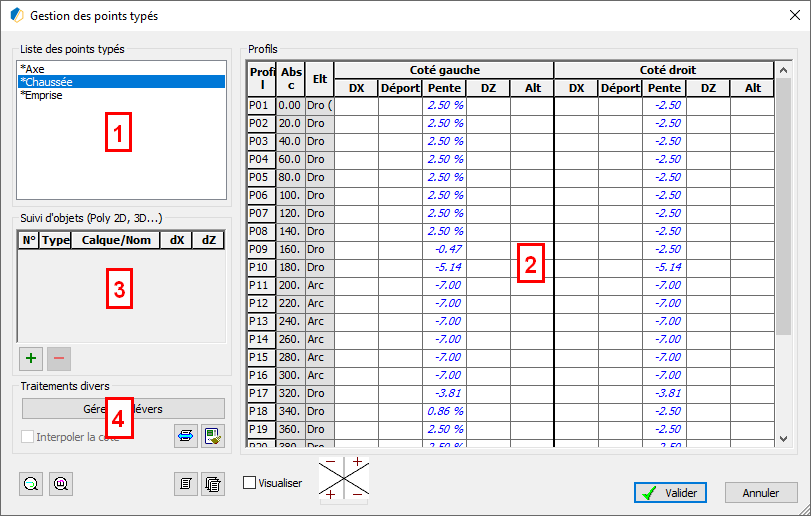

La zone 1 affiche tous les points typés actuellement définis dans le projet, qu’il s’agisse de points actuellement utilisés ou de points paramétrés précédemment mais sans intérêt maintenant (car non présents dans les profils types affectés). Cette liste est automatiquement créée par le module en analysant le dessin. Pour détruire un point typé inutile car non présent dans les profils types affectés, il faut effacer le contenu des zones 2 et 3.
Dans cette liste, le module ajoute automatiquement le point typé *Emprise permet de paramétrer l’emprise de la voie. Celle-ci peut être paramétrée par rapport à une surlargeur, par rapport au point d’entrée en terre ou définissant un suivi d’objet linéaire correspondant à une emprise existante à respecter.
REMARQUES :
- L’utilisation du point typé ‘*Axe’ doit se faire avec précaution car cela a un gros impact sur le calcul du projet.
- Le point typé *VFérrée Dévers permet de récupérer le dévers affecté à la voie. Le point typé *Rail qui utilise le paramétrage de *VFérrée Dévers permet d’affecter l’altitude projet au rail le plus bas, de récupérer le paramétrage du dévers et de gérer l’écartement pour qu’il fasse 1.5m (selon le paramétrage de la norme ferroviaire).
- Le point typé « *Axe » ne fonctionne pas avec les profils type par points « Expert » puisqu’il est possible avec ceux-ci de générer des profils types complets qui gèrent à la fois la gauche et la droite de l’axe.
