Métrés de surface : listing d’utilisation
| Commande | PistCuMetreSurface |
| Description | Permet de créer un listing donnant les valeurs des surfaces sur la vue en plan |
Cette commande permet de créer un listing donnant les valeurs des surfaces 2D et 3D en vue en plan des lignes de type « Autre » définies dans les profils type. Il est ainsi possible de métrer, par exemple, des couches de géotextile.
Le listing est présenté sous forme de tableau, dans la visionneuse Word. Pour chaque profil, représenté par son numéro et son abscisse, il est possible de connaître les surfaces en plan pour chaque ligne de type « Autre ». Les informations du listing sont :
- Longueur d’application du profil,
- Largeur 2D de la ligne,
- Surface 2D partielle en plan (longueur d’application multipliée par la largeur 2D de la ligne, en m²),
- Surface 2D cumulée en plan (en m²),
- Largeur 3D de la ligne,
- Surface 3D partielle en plan (longueur d’application multipliée par la largeur 3D de la ligne, en m²),
- Surface 3D cumulée en plan (en m²).

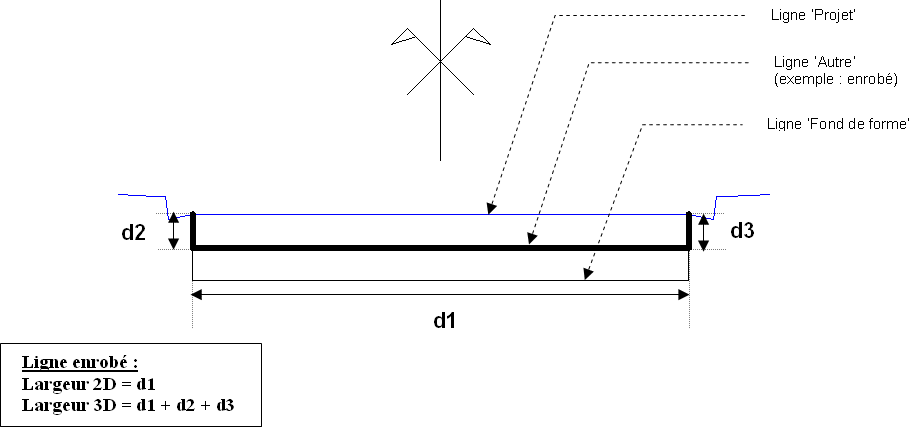

Exemple : profil en travers pour lequel les surfaces 2D et 3D de la ligne d’enrobé sont calculées :

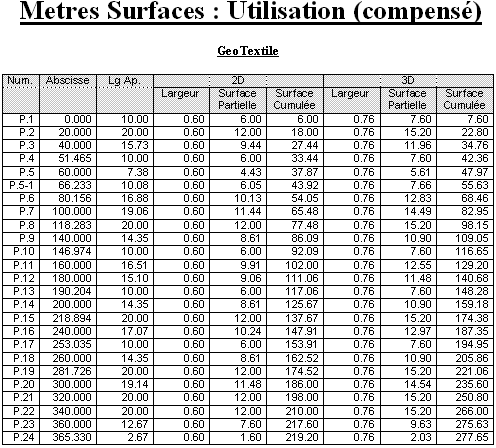

Exemple de listing :
REMARQUES :
- Tous les calculs de cubatures faits par le logiciel utilisent le principe (Surface de la couche au niveau d’un profil) * (Longueur d’application). Le logiciel ne fait pas de calculs de cubatures en se basant sur les MNT.
- Si ‘Tous les axes’ est sélectionné dans la barre d’outils, cette commande traite tous les axes du projet courant. Sinon, le listing se limite à la zone de travail courante.
