Cubatures des couches géologiques
| Commande | PistCuGeologique |
| Description | Permet de créer un listing des cubatures de couches géologiques |
Le listing est généré couche géologique par couche géologique et est présenté sous forme de tableau au format RTF ou XLS : pour chaque profil, représenté par son numéro et son abscisse, il est possible de connaître tous les renseignements suivants concernant les cubatures de couches géologiques :
- Longueur d’application pour chaque profil.
- La surface partielle. L’unité est le m².
- Les volumes partiels et cumulés en m³.
ATTENTION :

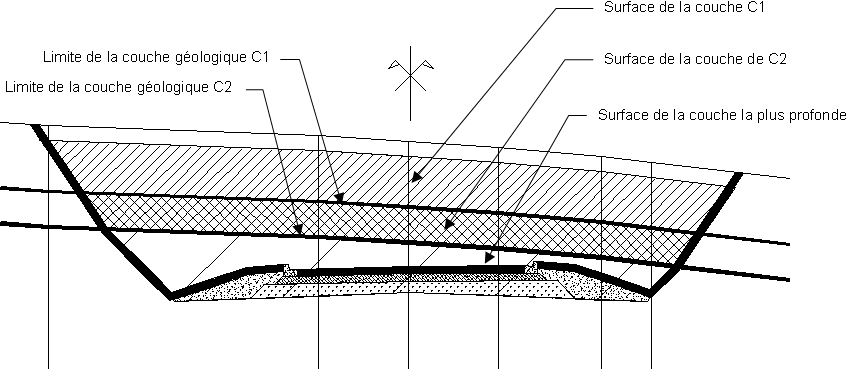

Le volume des cubatures de toutes les couches géologiques correspond au volume de déblai calculé par AutoPISTE.
Si les couches géologiques paramétrées ne sont pas de vraies couches géologiques (parce qu’au-dessus du TN, ou parce qu’elles n’auraient pas la largeur du profil par exemple), alors les cubatures données par cette commande sont fausses !!!

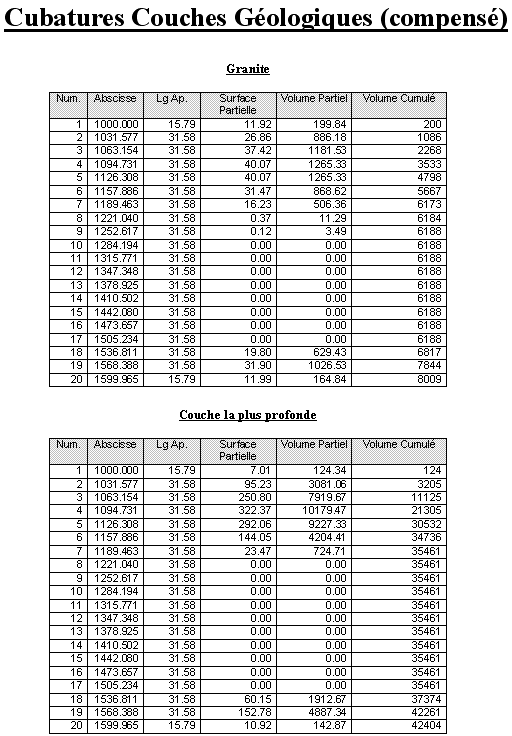

Exemple :

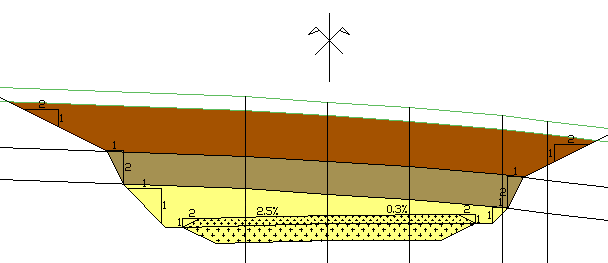

Dans l’exemple suivant, une couche géologique "Granite" a été paramétrée.
Comme pour les profils 1, 2, 3, 4, 5, 6, 7, 18, 19, 20 il faut creuser plus profond que la couche de Granite définie, AutoPISTE ajoute automatiquement dans le listing une nouvelle couche nommée "Couche la plus profonde" et qui correspond à la couche géologique se trouvant sous la dernière paramétrée (ici Granite). Cette couche ne figure dans le listing que si elle est nécessaire.
REMARQUES :
- Tous les calculs de cubatures faits par AutoPISTE utilisent le principe (Surface de la couche au niveau d’un profil) * (Longueur d’application). AutoPISTE ne fait pas de calculs de cubatures en se basant sur les MNT.
- Si ‘Tous les axes’ est sélectionné dans la barre d’outils, cette commande traite tous les axes du projet courant. Sinon, le listing se limite à la zone de travail courante.
