Paramétrage des profils en travers
| Commande | PistLiPrtrCfg |
| Description | Permet de définir la mise en page des profils en travers : formats, disposition, dimensions, contenu (textes) |

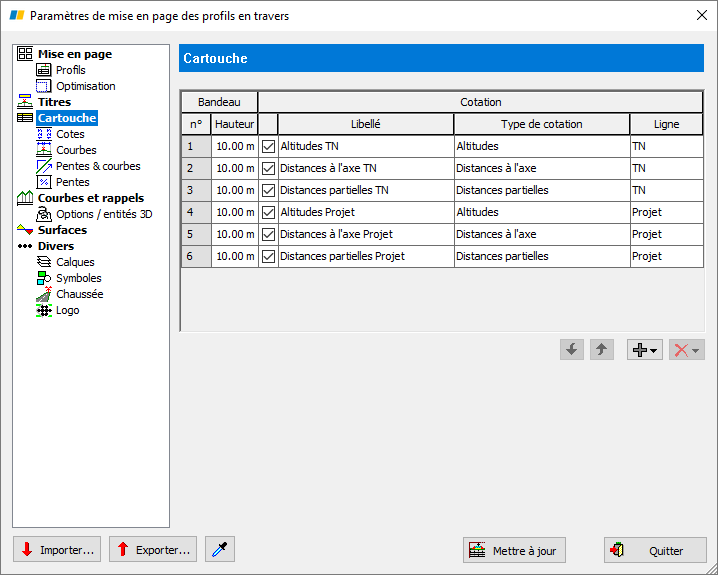

Cette commande permet de définir la mise en page des profils en travers : formats, disposition, dimensions, contenu (textes). Elle se présente sous la forme de deux fenêtres qui fonctionnent simultanément de manière interactive. Ces deux fenêtres sont le dialogue de paramétrage et la fenêtre de visualisation.
Généralités
L’ensemble des paramètres de mise en page est stocké dans le dessin. Il est possible d’exporter (ou d’importer) le paramétrage dans un fichier externe à l’extension ‘prt’ avec les deux boutons en bas à gauche du dialogue.
Un éditeur a été intégré pour vous permettre de gérer ces paramètres. Deux possibilités existent pour activer l’éditeur :
Sélectionner la commande ‘Paramétrage’ dans le sous-menu Profils en travers du menu Dessins.
Cliquer sur le bouton
dans le dialogue de la commande ‘Dessin des profils en travers’ (du menu Dessins).
L’éditeur peut être décomposé en deux zones principales :
- L’arborescence,
- La zone de visualisation des paramètres.
La sélection d’un élément de l’arborescence met à jour la zone de visualisation des paramètres. Dans la partie inférieure du dialogue, une zone de commentaire précise le thème de la branche sélectionnée ; à sa droite, figure l’unité d’affichage des paramètres relatifs à des dimensions.

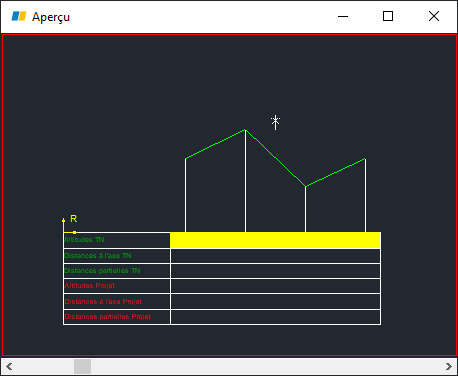

Une fenêtre flottante et redimensionnable permet de visualiser un aperçu proportionné du profil dessiné final.
Pour effectuer une mise en page des profils en travers :
- Déterminer les différents paramètres de la « Mise en page » : dimension du papier et des profils (pour la sortie traceur), et mode d’optimisation de la mise en page.
- Créer et positionner les « Titres» présents sur la feuille, et déterminer leurs couleurs et taille.
- Définir le « Cartouche » (les textes du cartouche) : lignes concernées par les calculs, position, taille, et couleur des textes.
- Déterminer l’aspect des différentes « Courbes » dessinées dans les profils en travers : type de ligne, couleur, épaisseur, et aspect des lignes de rappel.
- Déterminer les « Surfaces » à calculer : lignes concernées par les calculs, position, taille, et couleur des textes.
- Définir la nature et la position des « Symboles » à ajouter sur le profil.
- Définir l’affichage de l’ancienne « Chaussée » existante sur les profils en travers.
- Personnaliser les paramètres « Divers » (nombre de décimales, échelles prédéfinies, calcul du plan de comparaison).
