Gestion des points typés
| Commande : PistPtGestionPoint |
| Description : Permet de gérer les types de points des profils, et d’associer un type à une variation |

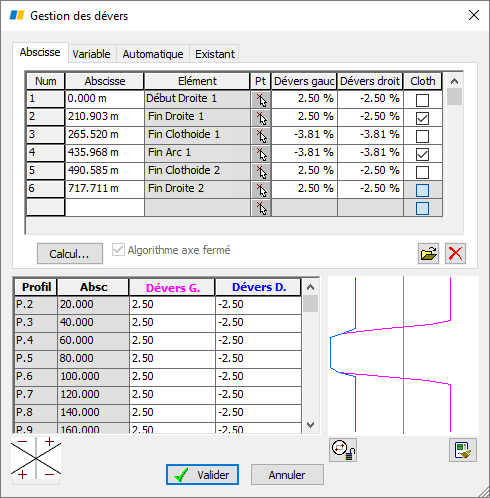

Le dialogue contient quatre onglets, une grille récapitulant les valeurs de dévers et un affichage graphique des dévers :
Grille des dévers et affichage graphique des dévers :
La grille récapitule tous les dévers paramétrés. Si on valide le dialogue, ce sont ces dévers qui sont recopiés dans le dialogue de gestion des points typés.
L’affichage graphique de droite symbolise le paramétrage des dévers. Le module ajuste automatiquement l’échelle du dessin en fonction du paramétrage.
- Le haut de l’image correspond au début de l’axe et le bas à la fin.
- En bleu est dessiné le dévers droit, en magenta le dévers gauche.
- Le trait gris correspond à un dévers de 0%.
Une rotation de 90° de l’image amène à une représentation plus traditionnelle :
Dans le cas où on paramètre le point typé *Chaussée et qu’une table de norme est appliquée à l’axe, le dévers théorique de cette table est dessiné en pointillé. Si le dévers paramétré respecte parfaitement cette norme, alors ce trait pointillé n’est pas visible car il est caché par le trait plein du paramétrage actuel.

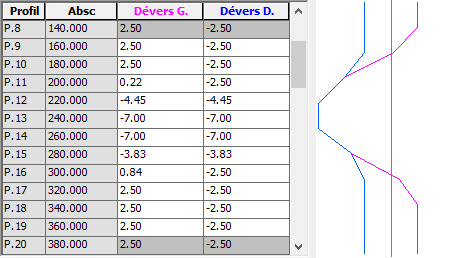

Dans cet exemple, le dévers à gauche appliqué reste constant alors que la table prévoit une variation de dévers :
On peut se repérer sur le projet en sélectionnant dans la grille de gauche un ou plusieurs profils. Un trait gris symbolise la position du profil sélectionné.
Il est aussi possible de zoomer sur une partie de l’image. Pour cela sélectionner dans la grille de gauche les profils qui nous intéressent puis appuyer sur le bouton

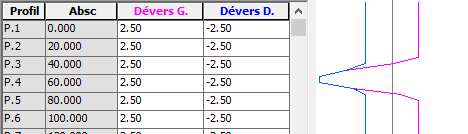

pour verrouiller la vue sur ces profils. L’affichage de la grille devient alors :
Pour revenir à la vue initiale, cliquer sur le bouton
.
Le bouton
permet de dessiner dans AutoCAD l’image du paramétrage des dévers. Le module demande alors simplement de cliquer à l’écran le point d’insertion de ce qui va être dessiné.

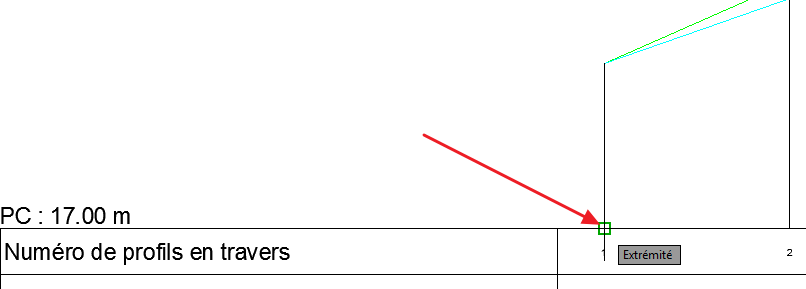

Il peut être judicieux, de cliquer comme point d’insertion ce point matérialisé par la flèche rouge sur le profil en long.

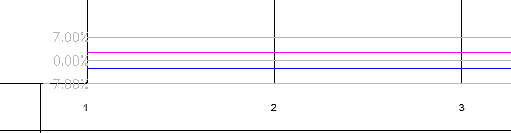

En effet, le module utilise toujours les échelles utilisées sur le profil en long pour dessiner les dévers. Le résultat sera alors le suivant :
REMARQUES :
Le graphique des dévers dans AutoCAD n’est pas mis à jour en cas de modification des dévers. Les éléments sont groupés, ce qui fait qu’un seul groupe peut être dessiné pour chaque axe en plan. La cotation Dévers graphique proposée dans le paramétrage des profils en long peut être plus intéressante à utiliser car elle est automatiquement mise à jour lors du dessin du profil en long.
- Le graphique des dévers dans AutoCAD n’est pas mis à jour en cas de modification des dévers. Les éléments sont groupés, ce qui fait qu’un seul groupe peut être dessiné pour chaque axe en plan. La cotation Dévers graphique proposée dans le paramétrage des profils en long peut être plus intéressante à utiliser car elle est automatiquement mise à jour lors du dessin du profil en long.
- Cette commande est aussi utilisable dans le cas d’un projet linéaire COVADIS. Cependant, les onglets Automatique et Existant n’existent pas dans ce cas-là.
