Paramétrage de l’onglet Clothoïde

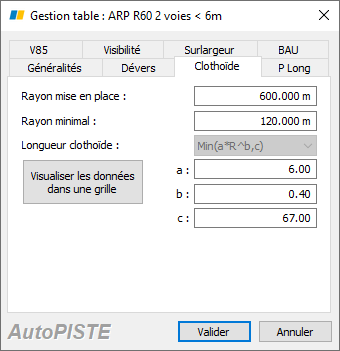

Cet onglet permet de paramétrer le calcul des clothoïdes :

• « Rayon mise en place » : il s’agit du rayon en dessous duquel l’utilisation de raccordements avec clothoïde est obligatoire. Ce paramètre est souvent supérieur ou égal au paramètre Rnd (onglet Dévers).
• « Rayon minimal » : il s’agit du rayon minimal d’un raccordement. Ce rayon est inférieur ou égal au paramètre Rm (onglet Dévers).
• « Longueur clothoïde » : il s’agit de la formule de calcul utilisée pour calculer les longueurs des clothoïdes. Trois formules sont disponibles.

R : correspond au rayon du raccordement
dDev : correspond à la variation de dévers
a, b et c : sont paramétrés dans les cases du dessous

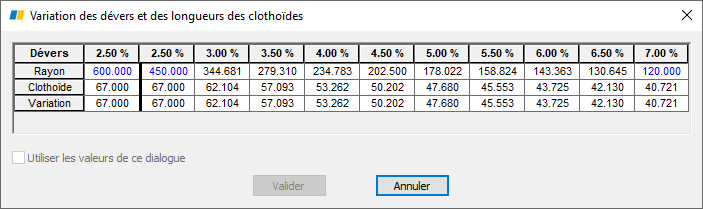

• Le bouton « Visualiser les données dans une grille » permet de voir dans un dialogue les longueurs des clothoïdes :

Les valeurs en bleu correspondent à Rnd, Rdm et Rm (onglet Dévers).

Si on coche la case « Utiliser les valeurs de ce dialogue » alors ce sont ces valeurs qui vont servir de référence au calcul des dévers, des longueurs de clothoïde et de longueur de variation de dévers et non celles du dialogue principal (qui seront alors grisées).
