Création à partir d’une table de codes

La commande de création est située dans le menu COVADIS 2D / Palettes d’outils et est aussi présente dans le menu COVADIS Calculs.

Vous pouvez également taper la commande ‘PalCreationTC’ en ligne de commande.

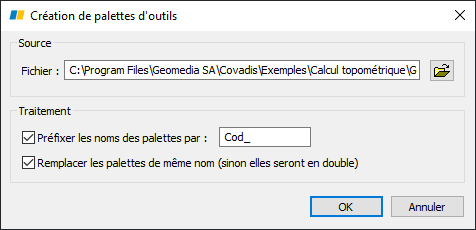

La fenêtre ci-contre s’affiche au lancement de la commande. Elle permet de sélectionner la table de codes qui sera utilisée pour créer les outils des palettes.

Seuls les codes qui dessinent des objets AutoCAD^® de base (polylignes, textes, blocs…) auront un outil associé.

Il y aura une palette par calque. Le nom des palettes peut être préfixé par le texte indiqué dans le dialogue. Il est également possible de remplacer complètement les palettes existantes de même nom.

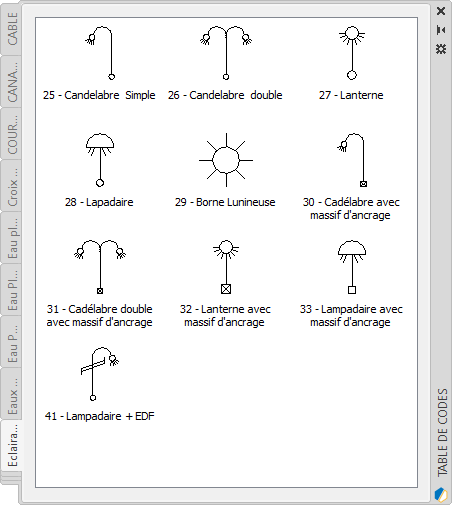

Les outils sont présentés avec une icône et un texte composé du code et de son commentaire. L’icône représente le symbole ou une polyligne selon le cas. Le point d’interrogation jaune signifie qu’il manque des propriétés de dessin au code correspondant. Dans ce cas, veuillez modifier la table de codes et relancer la commande de création des palettes.
