Types de ligne

Commande : CTL

Cette commande permet de définir et de gérer les types de ligne disponibles dans l’affaire en cours.

Procédure générale

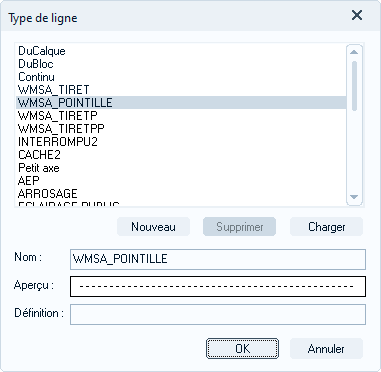

Tous les types de ligne présents dans l'affaire sont listés dans la boîte de dialogue ci-contre.

Nouveau

Le bouton  permet la création d'un type de ligne personnalisé.

Les types de ligne sont construits avec des valeurs numériques séparées par des espaces. Si la valeur n’est pas précédée du signe "–", alors elle correspond à la longueur d’un tiret, si elle est précédée du signe "–", cela correspond à un espace entre tiret (la valeur des espaces et des tirets est donnée en unité dessin, en général, à 1 unité dessin = 1 m).

Un type de ligne doit contenir au minimum, deux paramètres, un positif et un négatif.

Supprimer

Le bouton  permet la suppression d'un type de ligne chargé ou créé dans l'affaire.

Un type de ligne ne peut être supprimé s'il est utilisé par un objet de l'affaire

Charger

La bibliothèque de définition de lignes est disponible via le bouton . Les fichiers pouvant être chargés ont l'extension .lin.

Les définitions de types de ligne

Il existe deux définitions distinctes de types de ligne :

• Ligne simple (sans texte),
• Lignes avec texte.

Ligne simple (sans texte)

Sa définition est une succession de valeurs positives et négatives. Les valeurs positives sont des traits, et les négatives, un vide. L'unité de ces valeurs est le mètre. Les valeurs doivent être séparées par des espaces.

Exemple de lignes simples :

Nom	Définition	Aperçu
Discontinu	5 -2.5
Pointillé	0.1 -0.25
Axe	10 -5 1 -5
Réseaux divers	10 -2 2 -2 2 -2 2 -2

Lignes avec texte

Sa définition est une succession de valeurs positives et négatives. L'insertion d'un texte est défini entre les crochets [ ]. Les crochets peuvent contenir le style de texte utilisé, le décalage vertical par rapport à la ligne, l'échelle du texte.

Exemple de lignes avec texte :

Nom	Définition	Aperçu
Réseau télécom	5 -0.25 ["TEL" Lignes Y=-0.18 ] -1.25
Clôture	5 -0.25 ["O" Lignes Y=-0.18 ] -1.25
Avec symbole	5 0 ["u" sym S=2.00 X=1.00 Y=-0.92 ]

Détail d'une définition : 5 0 ["u" sym S=2.00 X=1.00 Y=-0.92 ]

5	Trait de 5 mètre
0	Espace (considéré comme un espace de 0 mètre)
[ ]	Crochet marquant le début et la fin de la définition du texte
" "	Guillemets, ouvrant et fermant le champ du texte
u	Lettre, il s'agit du texte. Suivant la police utilisée par le style, le texte apparaît différent lorsque la ligne est dessinée
sym	Nom du style de texte utilisé. Le style de texte peut être défini avec toutes les polices Windows installées sur le poste
S=	Scale (échelle en français). Permet d'affecter un coefficient multiplicateur à la hauteur du texte
X=	Décalage horizontal du texte par rapport à la ligne (peu utile)
Y=	Décalage vertical du texte par rapport à la ligne

Procédure

1. Cliquez sur le bouton pour rechercher le fichier de définition de lignes.
2. Cliquez sur le bouton de la nouvelle boîte de dialogue qui apparaît.
3. Sélectionnez le fichier Mensura.lin puis sélectionnez les lignes à intégrer dans l'affaire en cours et validez par OK.
4. Les types de ligne sont désormais présents dans l'affaire.
