Cotation

Commande : PLONGPREF

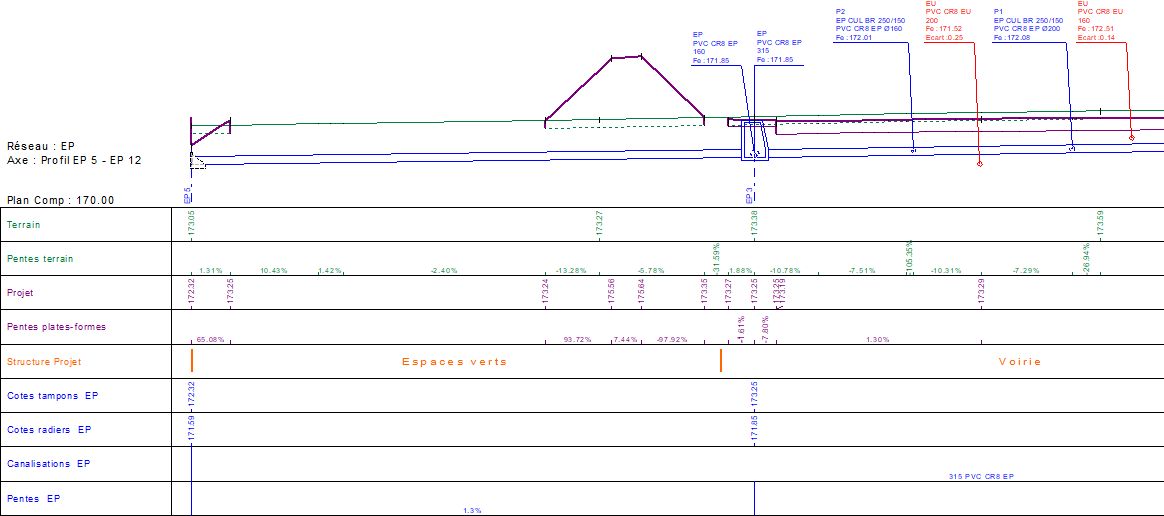

Cet onglet gère la taille des lignes de cotations ainsi que les textes qu'elles contiennent. Vous configurez également les types de cotations à afficher. Les types de cotations dépendent du module à partir duquel le profil en long est généré.

Les paramètrages sont associés à chacune des lignes.

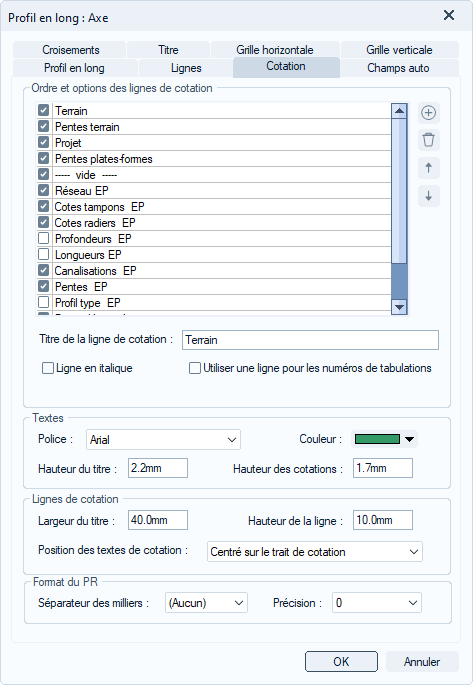

Ordre et options des lignes de cotation

Cette zone permet de sélectionner et de nommer les différentes lignes d'affichages des réseaux à faire apparaître. Les flèches et situées sur la droite de la boite de dialogue permettent de gérer l'ordre d'affichage des lignes dans le cadre.

Titre de la ligne de cotation

Chaque ligne de cotation possède un titre par défaut qui peut être modifié.

Utiliser une ligne pour les numéros de tabulations

Cette option fait apparaître les numéros des tabulations dans une ligne de cotation (par défaut, les numéros sont affichés au dessus du cadre de cotation).

Utiliser une ligne pour l'écart Projet-Terrain

Cette option fait apparaître les valeurs d'écart projet-terrain dans une ligne de cotation (par défaut, les écarts sont affichés sur la ligne projet).

Paramètrage Textes et lignes

Textes

Cette zone gère le style de police utilisé, la couleur des textes des lignes de cotes ainsi que leur hauteur.

Ligne de cotation

Cette zone gère la taille du cadre de l'intitulé de la ligne ainsi que sa hauteur.

Format du PR

Permet d'agir sur l'affichage du PR dans la ligne de cotation distances cumulées (séparateur kilomètre-mètre).

Spécificités en module Projet linéaire

En projet linéaire, une ligne cotation supplémentaire peut être activée, permettant d'afficher une limite de commune en fonction de l'intersection avec une polyligne nommée.

Cette ligne de cotation apparaît en validant les trois paramètres suivants :

• La polyligne intersecte l'axe en plan.
• La polyligne est nommée et respecte la syntaxe suivante : NANTES | ORVAULT -> la barre verticale correspond à la touche du clavier Alt Gr + 124.
• L'intersection avec les lignes DAO est activé.
