Habillage Profils

Commande : RESPROP

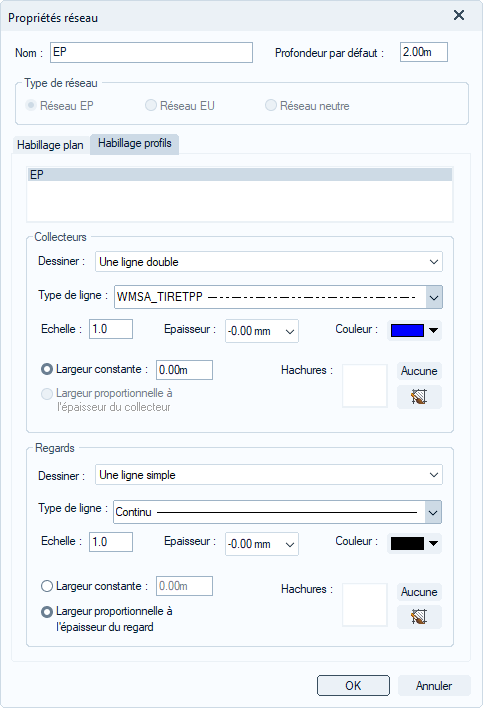

Cette fonction permet de définir l'habillage du réseau en contexte de profil en long:

• Type de ligne,
• Couleur,
• Hachurage dans la canalisation,
• Hachurage dans le regard.

Nom

Permet de donner un nom au réseau.

Profondeur par défaut

Permet de définir la valeur de profondeur à prendre en compte lors de la création du réseau.

Type de réseau

Définit le type de réseau :

• Le type de réseau d'eaux pluviales dimensionne les projets d'eaux pluviales.
• Le type de réseau d'eaux usées dimensionne les projets d'eaux usées.
• Le type de réseau neutre n'est pris en compte ni par les projets d'eaux pluviales ni d'eaux usées.

Rendu réseau

Gère la disposition du plan de réseau et la disposition des sections.

Collecteurs

Ces options permettent de choisir la couleur du réseau, le type de ligne et le dessin du réseau affiché dans le profil en long.

En ce qui concerne le dessin du réseau, il peut apparaître sous trois formes différentes :

• Une ligne double,
• Une ligne simple à la génératrice extérieure,
• Une ligne simple à la génératrice intérieure,
• Une ligne simple au milieu de l'épaisseur.

Regards

Ces options permettent de choisir la couleur du regard, le type de ligne et le dessin du réseau affiché dans le profil en long.

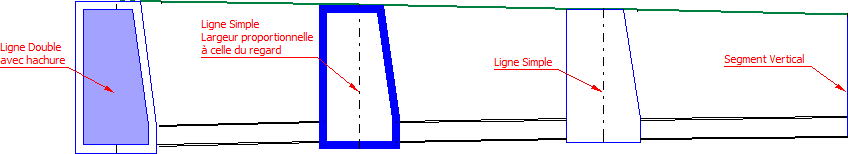

En ce qui concerne le dessin du regard, il peut apparaître sous trois formes différentes :

• Une ligne double,
• Une ligne simple,
• Un segment vertical.
