Généralités du Métré

Principe général du métré

La fenêtre du module métré est divisée en deux parties :

• La partie "Métré" (Fenêtre gauche), où l'on réalise les mesures sur le fond de plan.
• La partie "Bordereau" (Fenêtre droite), où l'on retrouve les articles à quantifier.

Fenêtre métré

La partie « métré » sert à mesurer.

Pour réaliser une mesure, trois commandes sont disponibles :

• Mesurer (L et S) : réalise une mesure en définissant la longueur ou la surface par une polyligne 2D.
• Compter (U) : réalise un comptage en créant des points 2D sur le plan.
• Mesurer par sélection (U, L et S) : réalise une mesure en sélectionnant des éléments DAO existants du plan (polylignes, hachures, blocs, points).

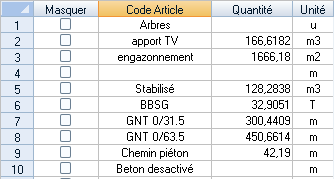

Fenêtre Bordereau

La partie « bordereau » sert à gérer les articles du bordereau. Pour affecter les différents articles, avec les mesures effectuées préalablement dans la fenêtre "métré" : se placer dans la case quantité de l'article concerné et faire un clic droit. La quantité retenue dépendra de l'unité définie au moment de la création de l’article.

Exemple :

Une polyligne fermée génère un périmètre et une surface. Si l'article est paramétré avec une formule S, ce sera la valeur de la surface qui sera inscrite. Si l'article est paramètré avec la formule L, ce sera le périmètre qui s'inscrira dans la quantité de l'article.

Bandeau récapitulatif

Ce bandeau situé dans la partie "métré" permet de connaître, en cours de mesure, les différentes quantités mesurées, suite à l'addition et la soustraction des mesures.

Formule active

Formule correspondant à l'article sélectionné dans la partie bordereau.

Code art

Code article correspondant à l’article sélectionné dans la partie bordereau.

U

Nombre total d'unités mesurées (points et blocs).

L

Longueur totale mesurée (polylignes et segments).

S

Surface totale mesurée (polylignes fermées ou non, hachures).

Cumul +

Permet d'additionner les mesures. Il peut être inversé en cours de mesure.

Cumul -

Permet de soustraire les mesures. Il peut être inversé en cours de mesure.

RAZ

Remet les mesures à 0.
