Préconisation du SETRA
Valeurs par défaut préconisées par le SETRA
Mensura intègre des valeurs par défaut. Celles-ci proviennent du guide technique "Aménagement des carrefours interurbains" édité par le SETRA.

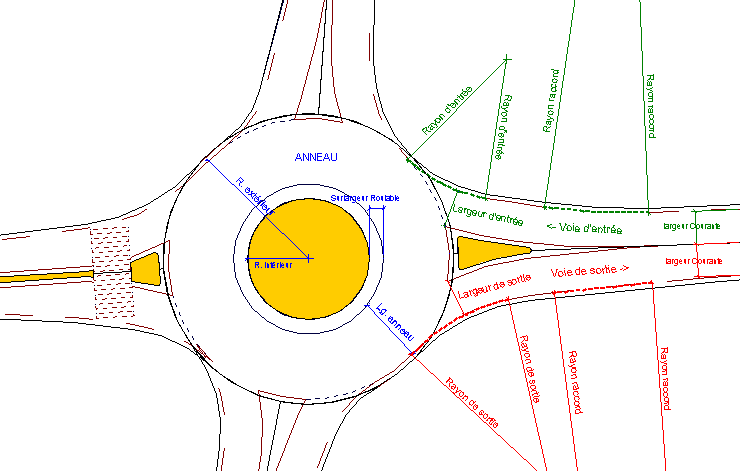

| Définitions | Règles | Valeurs Courantes en (m) | ||||
| Re | Rayon du giratoire | 12m ≤Rg≤25m | Rg=12m | Rg=15m | Rg=20m | Rg=25m |
| La | Largeur de l'anneau | 6m ≤la≤9m | 7.00 | 7.00 | 7.00 | 8.00 |
| Sr | Sur largeur roulable | 1.50 si Rg≤15m | 1.5 | 1.50 | ||
| Ri | Rayon intérieur | Rg-la-sla | 3.5 | 6.50 | 13.00 | 18.00 |
| Re | Rayon d'entrée | 10m≤Re≤15m et ≤Rg | 12 | 15 | 15 | 15 |
| le | Largeur de la voie entrante | Le=4m | 4 | 4 | 4 | 4 |
| Rs | Rayon de sortie | 15m ≤Rs≤30m et > Ri | 15 | 20 | 20 | 20 |
| ls | Largeur de la voie sortante | 4m ≤ ls ≤ 5m | 4 | 4.00 | 4.50 | 5.00 |
| Rr | Rayon de raccordement | Rr=4Rg | 48 | 60 | 80 | 100 |
| Rg | Rayon du giratoire | Rg=15m | Rg=20m | Rg=25m | |
| L | Longueur du triangle de construction | L=Rg | 15.00 | 20.00 | 25.00 |
| H | Hauteur du triangle de construction | H=Rg/4 | 3.75 | 5.00 | 6.20 |
| d | Déport de l'îlot sur l'axe | D=(0.5+Rg/50)/2 | 0.40 | 0.45 | 0.50 |
| r | Rayon de raccordement des bordures | R=Rg/50 | 0.30 | 0.40 | 0.50 |
