Echelle

Commande : ADDEMBPLONG

(Cliquez sur un onglet ci-dessus)

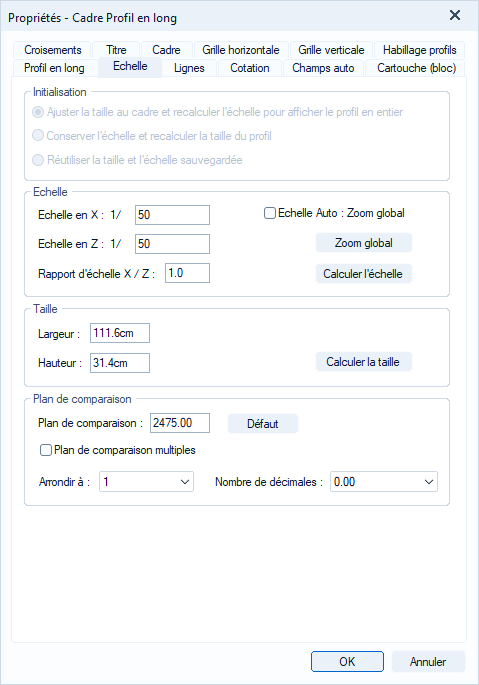

Cette fonction permet de gérer les échelles (X,Z) du profil en long.

Procédure générale

Procédure

Renseigner l'échelle en X, puis l'échelle en Z ou le facteur d'échelle.
Renseigner la taille du cadre d'impression manuellement ou automatiquement avec le bouton .
Renseigner le plan de comparaison.

L'option "Plan de comparaison multiples" permet de découper le profil en long avec plusieurs plans de comparaison, les différentes valeurs de plan de comparaison seront affichées dans une ligne de cotation.
