Cartouche

Commande : ADDEMBPLONG

Procédure générale

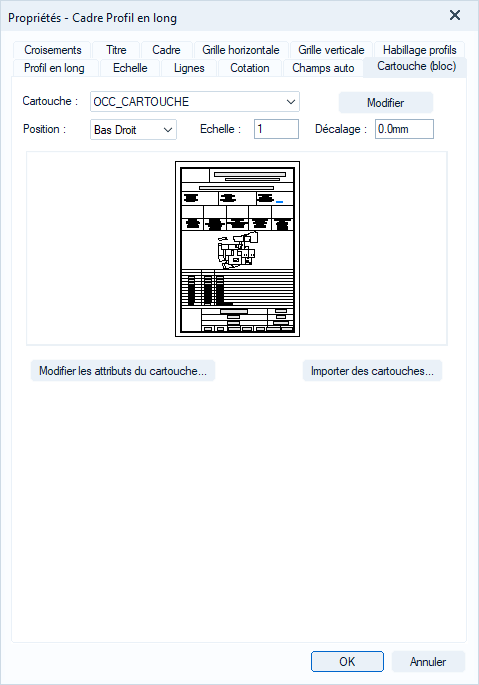

Cartouche

Cette liste déroulante affiche les cartouches disponibles, et prêts à être insérés dans le cadre d'impression. Le contenu de cette liste est directement lié au contenu du groupe "les cartouches", accessible via la commande Dessin – Gestionnaire de symboles et blocs.

Position

Quatre positions sont disponibles, correspondant aux quatre coins du cadre d'impression.

Echelle

Cette option permet d'affecter une échelle au cartouche (un cartouche doit être dessiné à l'échelle réelle).

Décalage

Cette option permet d'affecter un décalage au cartouche, par rapport au bord du cadre où il est inséré. Ce décalage est au millimètre.

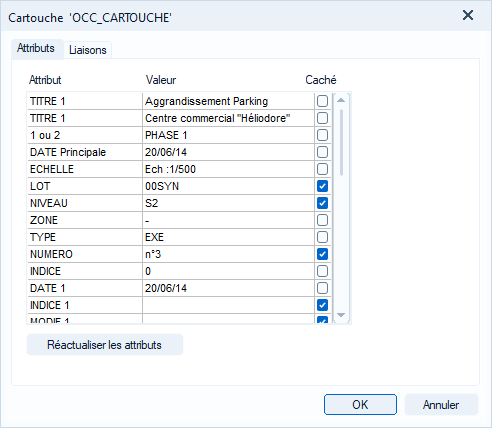

Modifier les attributs du cartouche

Dans le cas où le cartouche contient des attributs, ce bouton permet d'accéder à un tableau où chaque attribut est modifiable.

Attribut

Cette colonne affiche le nom des attributs contenus dans le cartouche.

Valeur

Cette colonne affiche la valeur par défaut de l'attribut, et son contenu est modifibale. L'intérêt d'un tel fonctionnement est d'utiliser le même cartouche pour différentes affaires, et venir facilement modifier le contenu du cartouche.

Caché

Il est possible de ne pas afficher un attribut en cochant l'option "Caché".

L'ordre des attributs dépend de leur ordre de création.

Créer / Importer un cartouche

Si aucun cartouche n'est disponible, et donc, que la liste déroulante est vide, il est possible :

• D'importer des cartouches au format DWG/DXF.
• De dessiner un cartouche.

Importer un cartouche

Le bouton  permet d'accéder à vos dossier, et de sélectionner un fichier DWG/DXF contenant un cartouche. Après importation, ce cartouche apparaît dans la liste déroulante "Cartouche".

Il est également possible d'importer des cartouches via le gestionnaire des symboles et blocs.

Dessiner un cartouche

Il est possible de créer et dessiner son propre cartouche. Pour cela, se référer aux topics suivants :

• Gestionnaire des symboles et blocs,
• Définir symboles/blocs.
