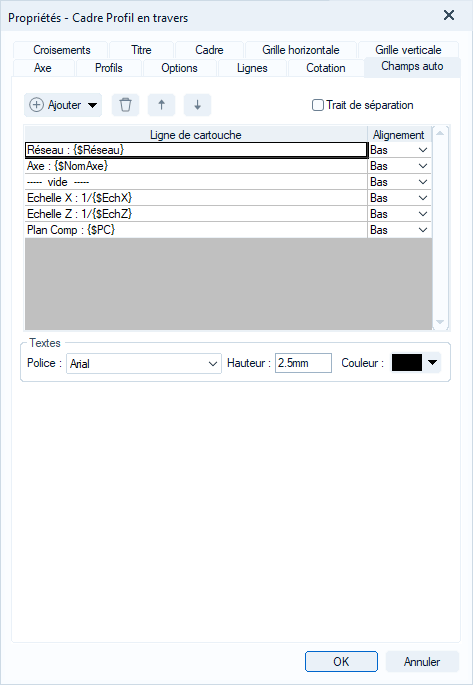

Champs Auto

Commande : ADDEMBPTRAV

(Cliquez sur un onglet ci-dessus)

Procédure générale

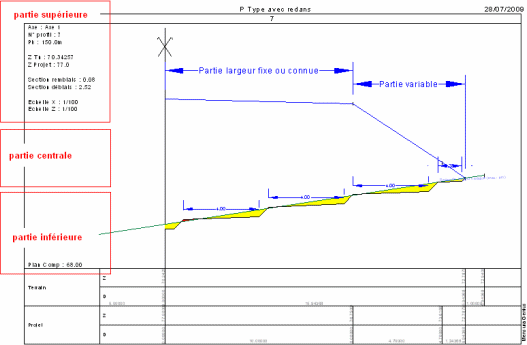

Le cartouche d'un profil en travers permet de renseigner des champs automatique, comme l'echelle du profil, les altitudes à l'axe. Ces différents champs peuvent être placés dans la partie supérieure, centrale ou inférieure de la page, et toujours du côté gauche du profil.

Les champs automatiques sont les suivants :

Nom de l'axe : Nom de l'axe courant, sur lequel les profils sont appliqués.
Numéro du profil : Numéro du profil affiché.
PK : Valeur du point kilométrique du profil en travers.
Echelle X : Echelle en X du profil.
Echelle Z : Echelle en Z du profil (déformation).
Plan de comparaison : Altitude du plan de comparaison.
Section remblais : Valeur en m² du remblai généré par le profil.
Section déblais : Valeur en m² du déblai généré par le profil.
Volume remblais : Valeur en m3 du remblai généré par le profil.
Volume déblais : Valeur en m3 du déblai généré par le profil.
X profil : Coordonnée X de la tabulation sur l'axe (en plan).
Y profil : Coordonnée Y de la tabulation sur l'axe (en plan).
Z tn a l'axe : Altitude du terrain a l'axe du profil.
Z projet a l'axe : Altitude du projet a l'axe du profil.
Dévers droit : Valeur du dévers droit du profil.
Dévers gauche : Valeur du dévers gauche du profil.
Ligne vide : Permet d'afficher une ligne vide (afin d'espacer les informations).
Gisement : Gisement du profil (de la tabulation).
