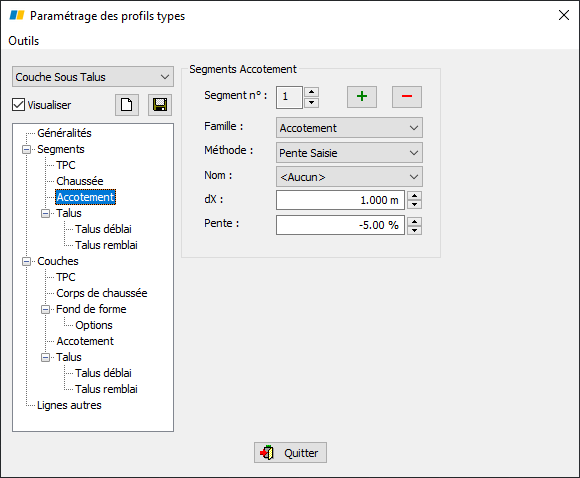

Segments – Accotement
Sélectionner le numéro de segment à paramétrer et renseigner les différentes zones de saisie :
- Famille : La famille par défaut est Accotement.
REMARQUE :
La famille Fossé doit être utilisée pour faire des calculs hydrauliques et permet un meilleur habillage du plan lors des passage Déblai/Remblai lorsqu’il y a un fossé.
- Méthode : 4 méthodes sont proposées :
- dX - Pente : permet d’affecter une pente constante (en %) indiquée dans la zone de saisie "pente".
- dX - dZ : permet de paramétrer la largeur dX du segment et sa dénivelée dZ.
- Dévers de la chaussée : permet d’affecter une pente égale au dévers de la chaussée. Dans ce cas, la zone de saisie "pente" est désactivée.
- Delta chaussée : permet de paramétrer un pente relative à celle de la chaussée. Le dévers de la chaussée est ajouté à la pente indiquée.
- Nom : Il s’agit du nom du point.
REMARQUES :
- La notion de nom de point permet lors de l’habillage du projet de dessiner automatiquement les lignes longitudinales du même nom.
- Les noms de points Décapage_début et Décapage_fin permettent de limiter la zone du décapage de la terre végétale (coté TPC et coté accotement).
- Le nom de point *Fossé permet de gérer automatiquement le dessin du fil d’eau fossé sur le profil en long.
- Le nom *Devers BAU stabilisée permet d’affecter une pente de 4% en alignement et courbe non déversée, de 4% en courbe avec dévers inférieur à 4%, et si le dévers est supérieur à 4% : de la pente de la chaussée coté intérieur ou de 2.5% coté extérieur.
- Le nom *Devers BAU revêtue permet d’affecter une pente comprise entre 2.5 et 4% en alignement et courbe non déversée, de 2.5 à 4% en courbe avec dévers inférieur à 4%, et si le dévers est supérieur à 4% : de la pente de la chaussée coté intérieur ou de 1.5% coté extérieur. La pente mise en place lors du paramétrage est celle qui est utilisée en aligne et courbe non déversée (il faut mettre en place une pente comprise entre 2.5 et 4%).
- Le nom *Dévers BAU ICTAAL permet d’affecter une pente égale à celle de la chaussée en alignement et courbe non déversée, égale à celle de la chaussée en courbe avec dévers inférieur à 4%, et si le dévers est supérieur à 4% : de la pente de la chaussée coté intérieur ou de 1.5% coté extérieur.
- Le fait de nommer un point crée un point typé paramétrable avec la commande de gestion des points typés. En cas d’utilisation des méthodes ‘Dévers de la chaussée’ et ‘Delta chaussée’, il ne faut pas renseigner les colonnes Pente, DZ et Alt.
- DX : Il s’agit de la largeur du segment.
- Pente : il s’agit de la pente du segment.
REMARQUES :
- Les trois points typés *Devers BAU stabilisée, *Devers BAU revêtue et Dévers BAU ICTAAL utilisent le paramétrage des abscisses de variation de dévers pour qu’il y ait une variation linéaire du dévers du segment construit lorsque le dévers de la chaussée passe par la limite des 4%.
- En appuyant sur le bouton droit de la souris sur la zone « Pente », un menu contextuel apparaît et permet de mettre en place automatiquement une pente verticale.
- Les segments verticaux ou revenant vers l’axe sont interdits (pour générer un MNT objet).
