Talus - Exemple de fossé avec segments longueur sur tn et raccord au tn

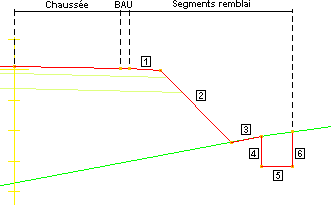

L’exemple ci-contre présente la construction d’un fossé après un segment de talus longeant le TN. Ce fossé doit être construit, quelle que soit la nature du terrain. Le mode de construction Facultatif n’est donc pas utilisé.

• Segment n°1 : construit avec la méthode Fixe (largeur = 1m ; pente = -8%).
• Segment n°2 : construit avec la méthode Raccord TN (pente 1/1 bas ; il n’y a pas de hauteur limite, donc limite = 0).
• Segment n°3 : construit avec Longueur sur TN (longueur 1m).
• Segment n°4 : Fixe (Pente : verticale ; hauteur = -1m).
• Segment n°5 : Fixe (Pente : horizontale ; largeur = 1 m).
• Segment n°6 : un Raccord au TN (Pente : verticale).
