Définition de fossé
Dans les études routières, il est parfois nécessaire de gérer un fossé bordant la chaussée et de s’assurer d’un bon écoulement dans ce fossé en lissant sa pente longitudinale.
Pour cela, il est intéressant de représenter automatiquement sur le profil en long projet, une courbe représentant l’altitude des points de fond de fossé (une courbe pour le fossé à gauche, une courbe pour le fossé à droite).
Après édition de ces courbes de fossé (par exemple, pour modifier la pente d’un ou plusieurs segments), elles sont réutilisées pour respecter la nouvelle altitude de fond de fossé.

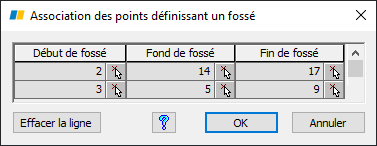

Un dialogue permet de sélectionner les 3 points définissant un fossé :

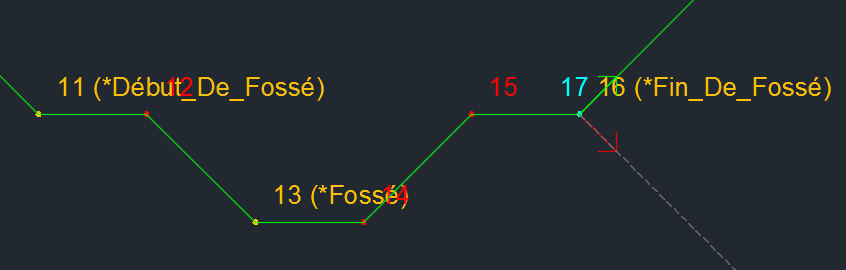

- Un point d’entrée en terre : tout en respectant la valeur de pente paramétrée pour ce point, la longueur du segment menant à ce point s’adapte pour conserver l’altitude de fond de fossé. Ce point sera typé "*Début_De_Fossé"
- Un point de fond de fossé : son altitude est utilisée pour représenter la (les) courbe(s) de fossé sur le profil en long. Ce point sera typé "*Fossé"
- Un point identifiant la fin du fossé. Ce point sera typé "*Fin_De_Fossé"
- Appuyez sur le bouton ‘Tout effacer’ pour vider le contenu de ce tableau.
Le tableau permet la saisie de deux définitions de fossé au maximum : un fossé en déblai et/ou un fossé en remblai.
Pendant la phase de calcul du projet, la position du point d’entrée en terre est calculée de façon différente, selon l’existence ou non de la courbe de fossé sur le profil en long :
- Si elle n’existe pas encore (Première phase), alors le point d’entrée en terre s’adapte (en conservant sa pente) pour que le point de fin de fossé soit sur le TN.
- Si elle existe (Deuxième phase), alors l’altitude du point de fond de fossé est déduite, et le point d’entrée en terre s’adapte (en conservant sa pente) pour que le point de fond de fossé conserve l’altitude calculée.
- Si elle existe (Deuxième phase) mais qu’on ne peut pas calculer d’altitude de fond de fossé, alors l’entrée en terre est calculée de façon classique.
- La position calculée est vérifiée par rapport aux limites minimales et maximales. Si elle est incohérente (par exemple, la pente est négative mais le point est au-dessus de son point de référence), alors l’entrée en terre est calculée de façon classique.
REMARQUES :
- La forme du fossé est libre : le nombre de points définissant le fossé (entre l’entrée en terre et le point de fin) est quelconque.
- Les dimensions du fossé doivent être fixes : les points du contour du fossé (entre l’entrée en terre et le point de fin) ne doivent pas suivre de trajectoire ni subir de variation.
