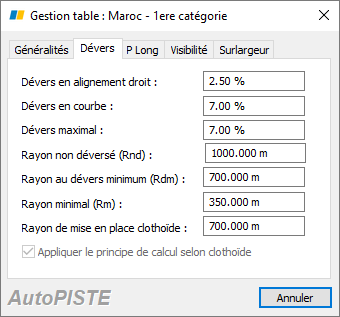

Paramétrage de l’onglet Dévers

Cet onglet permet de paramétrer le calcul des dévers :

• « Dévers en alignement droit » : il s’agit du dévers de la chaussée dans un alignement droit.
• « Dévers en courbe » : il s’agit du dévers maximal de la chaussée dans une courbe.
• « Dévers maximal » : Le dévers ne peut pas dépasser cette valeur. Il sera écrêté si besoin.
• « Rayon non déversé (Rnd) » : Si l’arc a un rayon supérieur à ce rayon, la chaussée conserve un profil en toit (Dans l’exemple ici : 2.5%).
• « Rayon au dévers minimum (Rdm) » : Les courbes de rayon compris entre Rnd et Rdm sont déversées vers l’intérieur du virage avec une pente ici égale à 2.5%.
• « Rayon minimal (Rm) » : Les courbes de rayon inférieur à Rdm sont déversées vers l’intérieur du virage avec une pente transversale dont la valeur est fixée par interpolation linéaire en fonction de 1/R entre ici 2.5% et 7%.
• « Rayon de mise en place clothoïde » : Rayon en dessous duquel il faut mettre en place des clothoïdes.
• « Appliquer le principe de calcul selon clothoïde » : Lorsque le dévers passe d’un dévers en toit à un dévers total vers l’intérieur du virage, le dévers extérieur varie seul dans un premier temps jusqu’à rattraper le dévers intérieur. Puis les deux dévers (intérieur et extérieur) varient ensemble de façon identique.
