Objets 3D
| Commande | PistProjetCreation |
| Description | Permet de créer et nommer un nouveau projet |

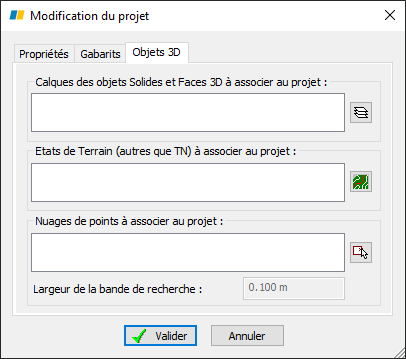

Cet onglet permet d’associer au projet courant des données externes qui pourront servir dans d’autres commandes du module.
Calques des objets Solides et Faces 3D
Permet de définir les calques du dessin courant contenant des objets AutoCAD Solides 3D et/ou Faces 3D à associer au projet.
Ces objets vont pouvoir :
- Être pris en compte lors des calculs de visibilité,
- Être apparent dans la commande ‘Isoler un profil’,
- Être apparent lors du dessin des profils en travers,
- Être dessinés sur le profil en long. Seuls les Solides 3D peuvent être projetés sur le profil en long (les Faces 3D ne sont pas gérées).
Etats de Terrain
Permet de définir les noms des États de terrain COVADIS du dessin courant à associer au projet.
Ces objets vont pouvoir :
- Être apparent dans la commande ‘Isoler un profil’,
- Être apparent lors du dessin des profils en travers,
- Être dessinés sur le profil en long.
Le module n’interdit pas de sélectionner l’éventuel état de terrain associé comme état de terrain de référence dans le premier onglet. Mais cela n’a, à priori, pas d’intérêt de le sélectionner une deuxième fois ici. Il en est de même pour l’état de terrain Projet, si celui-ci existe. Ces états de terrain ne serviront pas dans les calculs du module.
Objets nuages de points à associer au projet
Les nuages de points sont des objets qui existent depuis AutoCAD 2013.
Il existe deux types d’objets nuages de points :
- Ceux créés avec AutoCAD 2013 et 2014 (extension *.pcg ou *.psd).
- Ceux créés avec AutoCAD 2015 ou supérieur (extension *.rcp ou *.rcs).
Seuls les nuages de points insérés avec AutoCAD 2015 et + permettent d’accéder à la totalité des fonctionnalités dans le module.
Ces objets vont pouvoir être utilisés dans plusieurs commandes :
- Axe en plan : Création profil en long TN en utilisant les profils en travers TN (2013 et +) pour construire la polyligne 3D TN de l’axe en plan avec les points du nuage.
- Tabulation : Création des profils TN à partir d’un nuage de points (2013 et +) pour construire manuellement la polyligne 3D TN des peignes avec les points du nuage.
- Profil en long : Dessin du profil en en long (2015 et +) pour voir les points du nuage sur le profil en long.
- Dessin : Dessin des profils en travers (2015 et +) pour voir les points du nuage sur le cahier des profils en travers.
Il faut aussi paramétrer la largeur de la bande de recherche des points du nuages. Seuls les points à l’intérieur de cette bande seront pris en compte.
REMARQUES :
- Un projet peut contenir plusieurs axes en plan.
- Il est en outre conseillé de sauvegarder le dessin DWG d’un projet dans un répertoire indépendant. Ainsi, tous les fichiers résultats et listings qui seront générés par le module seront rangés dans ce même répertoire, ce qui permet une meilleure organisation pour l’utilisateur.
- En cas d’utilisation de calques de faces 3D, le module contrôle la géométrie de l’ensemble des faces et vérifie qu’il n’y a pas de chevauchement entre celles-ci.
- Consultez la documentation COVADIS pour en savoir plus sur les États de Terrain.
- Le préfixe du Projet peut être complété par le préfixe de l’axe en plan. Si le préfixe de l’axe est PRJ et le préfixe de l’axe en plan ‘Axe’ est A1 alors le préfixe réellement utilisé par le module pour tous les calques utilisés par cet axe en plan commenceront par PRJA1.
- Les objets Solides 3D ne sont pas créés par le module. Il faut utiliser les commandes traditionnelles AutoCAD ou certaines commandes COVADIS (comme certaines relatives au volet paysager) pour en créer.
- Les objets Solides 3D ne sont pas modifiés par le module. Ces objets ne sont pas liés au paramétrage des profils types et ne sont donc pas détruits lors du calcul du projet par exemple.
- Quand cela est possible, il est préférable d’utiliser des Faces 3D plutôt que des Solides 3D. Le traitement sera beaucoup plus rapide.
- Pour les calculs de visibilité, plusieurs petits objets Solides 3D sont préférables à un seul gros objet Solide 3D.
- Le module peut créer des Faces 3D modélisant des obstacles (glissière, muret...) en utilisant les lignes ‘Autres’ des profils types. Il faut alors ajouter le suffixe ‘_Faces3D’ au nom de ces lignes pour forcer le module à toujours modéliser les MNT sous forme de Faces3D (même si le MNT projet est dessiné sous forme d’objet MNT). Quelle que soit la géométrie du MNT que l’on souhaite construire, un MNT Faces 3D à la particularité de toujours se dessiner.
- Les calques sont associés au projet et non pas à l’axe en plan courant.
- En cas d’insertion de nuages de points, il est indispensable que le dessin soit bien en mètres (INSUNITS = 6) et que le nuage soit bien en mètres également.
