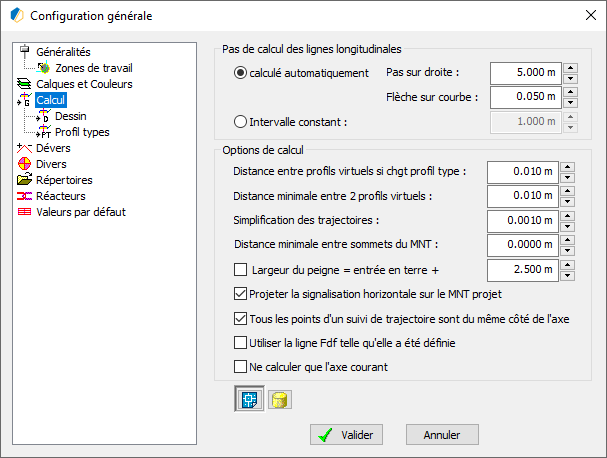

Configuration générale

Commande	PistToPreferences
Description	Permet de configurer le module : mode de gestion, mode d’affichage, paramètres par défaut, couleurs, réacteurs

Les paramètres sur lesquels l’utilisateur intervient concernent essentiellement les valeurs affichées par défaut par AutoPISTE lors de l’utilisation de diverses fonctions, ainsi que le mode d’affichage et de stockage des données.

Les paramètres gérés par ce thème concernent le paramétrage pris en compte lors du calcul du projet. Ce paramétrage est sauvegardé dans la base de registre  mais aussi dans le dessin . Les options sont les suivantes :

Pas de calcul des lignes longitudinales.

• Il peut être calculé automatiquement par AutoPISTE en fonction de la géométrie de l’axe en plan et du profil en long projet.
  Sur les alignements droits, le pas est par défaut de 5.0m
  Dans les courbes, le module calcule le pas de façon à ce que la flèche soit au maximum par défaut de 0.05m.
• Il peut avoir une valeur constante quelle que soit la géométrie de l’axe en plan et du profil en long projet. Cette valeur est par défaut de 1.0m

Options de calcul

• « Distance entre deux profils virtuels (chgt affectation) » : le module peut ajouter artificiellement deux profils lors d’un changement brutal de profil type. Ce changement brutal est mis en place si l’affectation des profils types entre deux profils consécutifs est différente et si la longueur d’application entre ces deux profils est forcée. La valeur par défaut proposée est de 0.01m.
• « Distance minimale entre 2 profils virtuels » : Lors du calcul, le module met en place entre les profils en travers des profils virtuels afin de mieux modéliser le projet entre les profils. Par exemple, le module ajoute automatiquement des profils virtuels aux sommets de l’axe en plan, de l’axe en long, des polylignes de suivi de trajectoire... Ce paramètre permet d’éviter que deux profils soient trop proches l’un de l’autre. Quelle que soit la valeur paramétrée ici, la notion de pas de calcul des lignes longitudinales est prise en compte. La valeur par défaut proposée est de 0.01m.
• « Simplification des trajectoires » : Ce paramètre est utilisé par le module pour :
  • Remplacer lors de certains calculs les polylignes comportant des arcs par des polylignes comportant uniquement des segments droits en utilisant ce paramètre comme valeur maximale de la flèche de discrétisation.
  • Simplifier la géométrie des polylignes 2D/3D de suivi de trajectoire lors du calcul du projet. Ce paramètre est alors considéré comme étant la demi largeur de la bande de recherche des points alignés.
• « Distance minimale entre sommets du MNT » : Ce paramètre est utilisé par le module lors de la génération des MNT objets. Si la valeur est nulle, le logiciel utilise celle paramétrée par défaut dans le logiciel (fichier CovaMntObj.ini =>DistMinEntreSommets=0.002). Lorsque le logiciel ne parvient pas à calculer un MNT objet, modifier ce paramètre, souvent en le diminuant, peut aider à résoudre le problème.
• « Largeur du peigne = entrée en terre + ... » : Si le module élargit le TN sur un profil parce que celui-ci est trop étroit pour trouver une entrée en terre, cette valeur est la surlargeur qui est appliquée par rapport au point d’entrée en terre finalement obtenu. La valeur proposée initialement est de 2.50 mètres. Si cette option est cochée, le module agrandit par la même occasion le peigne du profil de la même quantité.
• « Projeter la signalisation horizontale sur le MNT projet » : Si du marquage au sol est dessiné lors du calcul, cette option, si elle est activée, permet de le projeter automatiquement sur le MNT projet.
• « Tous les points de suivi de trajectoire sont du même côté de l’axe » : Dans le dialogue de gestion des points typés, lorsqu’on associe un objet de suivi de trajectoire, le module vérifie que tous les points de cet objet sont bien du même côté de l’axe en plan. Si tel n’est pas le cas, l’objet ne sera pas pris en compte dans les calculs. En décochant cette option, l’objet sera pris en compte même s’il traverse l’axe en plan.
• « Utiliser la ligne FDF telle qu’elle a été définie » : Cocher cette option pour forcer le module à utiliser la ligne FDF telle qu’elle est paramétrée dans les profils types par points sans post-traitement dans certaines commandes telles que celles concernant le calcul de cubatures et la commande de dessin des profils en travers. Cette option ne doit être activée si on travaille avec des profils types par couches. Si cette option est cochée, le dessinateur doit être sûr que la ligne FDF est correctement paramétrée dans tous ses profils types par points.
• « Ne calculer que l’axe courant » : Cette option permet lorsqu’un projet contient plusieurs axes de ne calculer que l’axe courant (dans le cas bien sûr où un seul est sélectionné dans la barre d’outils). Cette option permet dans de gros projets multi-Axes de toujours limiter le calcul à un seul axe ce qui peut accélérer le calcul. Mais attention du coup il n’y aura plus de traitement des intersections de ces axes ce qui peut par exemple empêcher la création du MNT projet.
