Calcul de l’axe / du projet

Commande	PistPtMaj
Description	Permet de réaliser le dessin 3D des profils en travers projet, dans la zone courante uniquement

Cette commande permet de calculer le projet et de le dessiner sur la vue en plan.

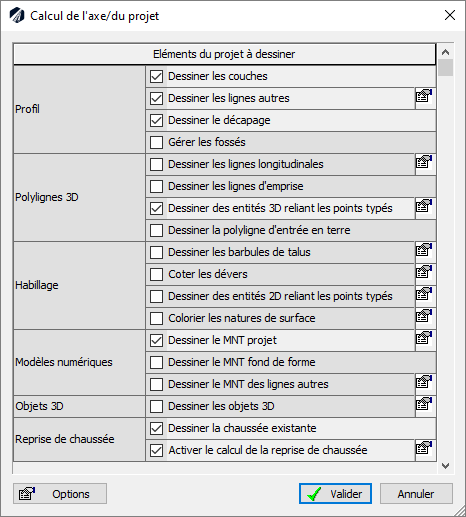

La boîte de dialogue propose la liste des éléments à mettre à jour, en les regroupant par thèmes : Profil, Reprise de chaussée.

Si l’option d’habillage automatique du projet est activée, les thèmes Polylignes 3D, Habillage et Modèles numériques sont aussi affichées.

L’utilisateur n’a plus qu’à cocher les cases correspondant aux éléments à dessiner.

Si un profil projet est déjà construit auparavant, et qu’il n’est pas verrouillé, il sera détruit et remplacé par le nouveau projet. La fonction peut donc être rappelée autant de fois que le profil type projet a été modifié.

Si la polyligne 3D de profil en travers TN n’est pas assez longue, elle est prolongée automatiquement par le module.

Paramétrage des thèmes :

La catégorie Profil concerne le dessin des différents éléments composant les profils projets (couches, ligne projet, etc).

Depuis la version 17.0, le résultat du calcul n’est plus représenté sous forme de polylignes et de blocs AutoCAD mais directement sous forme d’objet Profil type.

• « Dessiner les couches » permet de dessiner les couches paramétrées dans les profils types.
• « Dessiner les lignes autres » permet de dessiner les lignes autres paramétrées avec les profils types. Le bouton  permet de sélectionner les noms des lignes à dessiner.
• « Dessiner le décapage » de la terre végétale mis en place avec la commande de gestion des décapages.

• « Gérer les fossés » permet de dessiner automatiquement sur le profil en long les polylignes matérialisant les fossés. Pour en savoir plus sur la gestion automatique des fossés.

La catégorie Polylignes 3D concerne les polylignes 3D longitudinales sur la vue en plan.

• « Dessiner les lignes longitudinales » permet de dessiner les polylignes 3D qui vont de profil à profil. Le bouton  permet de sélectionner les familles des lignes à dessiner.
• « Dessiner les lignes d’emprise » permet de dessiner l’emprise du projet dont les caractéristiques sont paramétrées avec la commande de gestion des points typés avec le point typé *Emprise.
• « Dessiner des entités 3D reliant les points typés » permet de relier entre eux tous les points typés du même nom par un objet longitudinal unique sur l’ensemble du projet (et non pas de profil à profil comme pour les autres lignes). Dans les profils définis par couches, les deux points de bord de chaussée sont aussi reliés entre eux. Tous les points typés sont gérés par cette option (y compris ceux qui n’appartiennent pas à la ligne projet ou talus). Après calcul du profil type, un nom de point typé ne doit être présent qu’une seule fois pour que le module les relie.

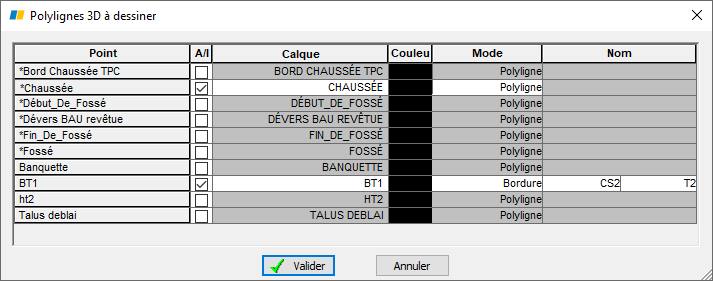

Le bouton permet de paramétrer les entités à dessiner comme leur couleur. Il peut s’agir de polylignes 3D ou d’objets bordure COVADIS. Dans ce cas, il faut paramétrer le ou les noms des bordures à mettre en place (exemple CS2-T2). Attention, l’objet bordure qui est dessiné ne doit pas servir comme suivi de trajectoire dans le dialogue de gestion des points typés pour ce même projet. Sinon, on se retrouve avec un effet de boucle au comportement aléatoire (puisque le même objet sert en entrée de calcul et se trouve mis à jour en cours de calcul).

• « Dessiner la polyligne d’entrée en terre » permet de dessiner la polyligne 3D fermée correspondant à l’entrée en terre des talus. Elle sert de polyligne de découpe à la commande ‘Découpage Intérieur Entrée Terre’.

La catégorie Habillage concerne l’habillage 2D sur la vue en plan.

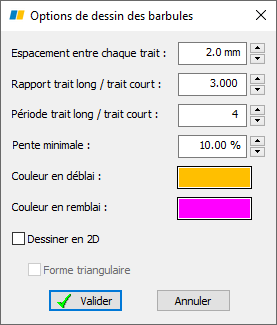

• « Dessiner les barbules de talus » permet de dessiner les barbules de talus matérialisant les talus sur la vue en plan. Le bouton  permet de paramétrer l’apparence des barbules.
  • Déterminer l’espace séparant chaque trait de talus: l’unité est le millimètre papier.
  • Déterminer le rapport de longueur entre les traits longs et les traits courts (par défaut, le trait long est 3 fois plus long que le trait court).
  • Déterminer la période de dessin des traits longs (par défaut, un trait sur quatre est un trait long).
  • Choisir la pente minimale des segment à traiter (par défaut 10%).
  • Choisir la couleur des barbules de talus en déblai et en remblai.
  • « Dessiner en 2D » : Si cette option est activée, les barbules de talus sont dessinés graphiquement à Z = 0.
  • « Forme triangulaire » : Lorsque les barbules sont dessinés en 2D, cette option permet de donner une forme triangulaire aux objets dessinés.

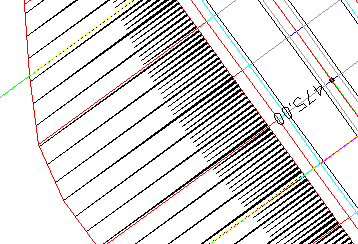

L’exemple ci-dessous illustre la mise à jour du projet avec dessin des talus (avec les paramétrages représentés dans la boîte de dialogue ci-dessus).

La couleur des barbules est jaune en déblai et rouge en remblai. Celle-ci est paramétrable dans le dialogue de paramétrage.

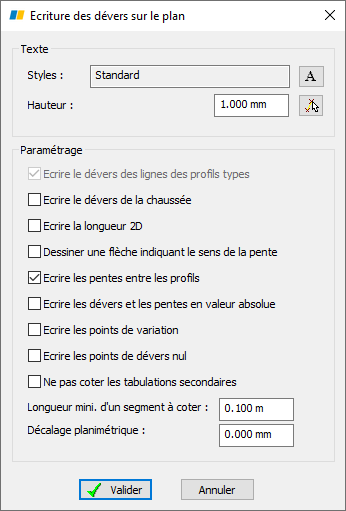

• « Coter les dévers » permet d’écrire sur la vue en plan les dévers des segments des "lignes Autres" pour lesquelles l’option « Ecrire les dévers sur le plan » est cochée (profils types par points ou par couches).
  • « Ecrire les dévers des lignes des profils types : Cette case grisée rappelle que par défaut le dévers sera écrit pour toutes les lignes "Autres".
  • « Ecrire le dévers de la chaussée » : Écrit le dévers de la chaussée. Il n’est pas nécessaire d’utiliser l’option "Ecrire les dévers sur le plan" pour la ligne Projet. Cette option gère automatiquement les segments de la ligne projet de la famille ‘Chaussée’.
  • « Ecrire la longueur 2D » : Écrit la longueur 2D de chaque segment.
  • « Dessiner une flèche indiquant le sens de la pente » : Dessine avec la cotation une flèche dans le sens de la pente.
  • « Ecrire les pentes entre les tabulations » : Écrit la pente entre deux tabulations consécutives le long de l’axe en plan.
  • « Ecrire les dévers et les pentes en valeur absolue » : Toutes les cotes sont écrites sans leur signe.
  • « Ecrire les points de variation » : Si les point de variation des dévers ne sont pas au niveau d’une tabulation, une ligne est dessinée au point de variation et le dévers est écrit.
  • « Ecrire les points de dévers nul » : Si les point de variation de dévers nul ne sont pas au niveau d’une tabulation, une ligne est dessinée au point de dévers nul et le dévers est écrit.
  • « Ne pas coter les tabulations secondaires » : Cocher cette option pour ne pas coter les tabulations secondaires. Seules les tabulations principales seront alors cotées.
  • Longueur mini. d’un segment à coter : Si la longueur d’un segment est inférieure à cette valeur, alors il n’est pas coté (pour des questions de lisibilité).
  • Décalage planimétrique : Les textes de cotation sont décalés par rapport à la polyligne support de cette valeur. Attention, toutes les cotations sont décalées de cette valeur ce qui peut amener à des problèmes de chevauchement si trop de cotations sont écrites.

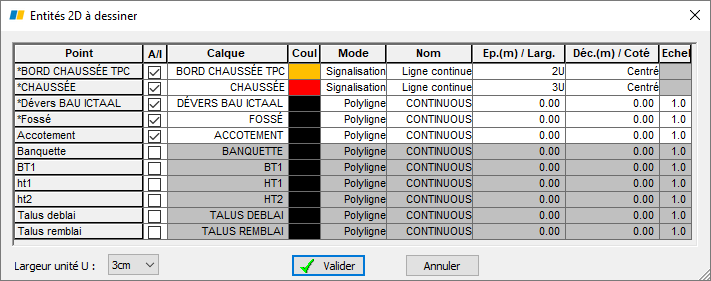

• « Dessiner les entités 2D reliant les points typés » permet de relier entre eux tous les points typés du même nom par une entité linéaire 2D unique sur l’ensemble du projet. Après calcul du profil type, un nom de point typé ne doit être présent qu’une seule fois pour que le module les relie.
  • Une polyligne 2D. Dans ce cas, il faut paramétrer le type de ligne, l’épaisseur de la polyligne, le décalage éventuel de la polyligne par rapport au point typé et l’échelle du type de ligne.
  • Une signalisation horizontale COVADIS. Dans ce cas, il faut paramétrer le nom de la signalisation, la largeur de la signalisation et le coté de dessin. Ne pas oublier aussi de paramétrer en bas à gauche du dialogue la largeur d’une unité U. Ce marquage peut éventuellement être automatiquement projeté sur le MNT projet.
  • Une bordure COVADIS. Dans ce cas, il faut paramétrer le ou les noms des bordures à mettre en place (exemple CS2-T2).

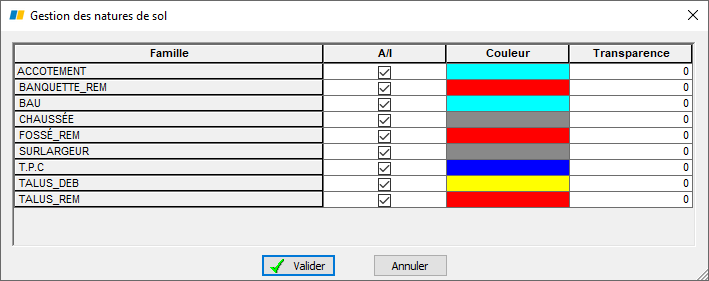

• « Colorier les natures de surface » permet de colorier avec des hachures (motif SOLID) les différentes zones du projet en utilisant la notion de famille de segment.

Pour chaque Famille, on peut paramétrer :

• Calque : Suffixe du calque de dessin.
• A/I : Si la case est cochée alors l’habillage sera dessiné.
• Couleur : Couleur de la hachure.
• Transparence : Transparence de l’objet hachure (0-90). Si la valeur est 0, les hachures sont opaques.

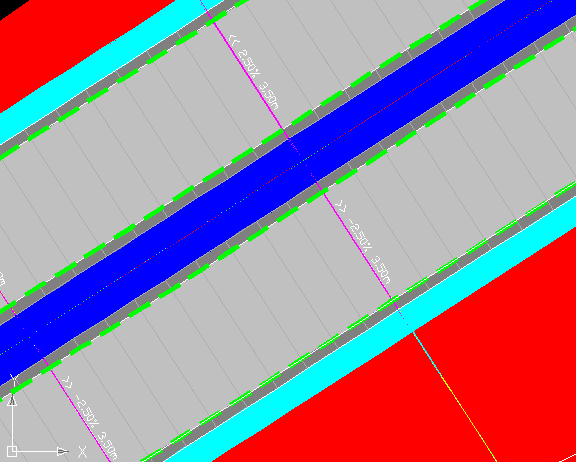

Exemple de projet habillé :



La catégorie Modèles numériques permet de dessiner les MNT du projet.

• « Dessiner le MNT projet » permet de dessiner le MNT du projet calculé. Le bouton  permet de choisir les natures de sol à dessiner.
• « Dessiner le MNT fond de forme » permet de dessiner le MNT fond de forme du projet calculé.
• « Dessiner le MNT des lignes autres » permet de dessiner le MNT des ‘lignes Autres’. Le bouton  permet de choisir les MNT à dessiner.

Si le nom de ces lignes a le suffixe ‘_Faces3D’, alors le MNT résultant de ces lignes sera toujours dessiné sous forme de Faces 3D même si l’option ‘Générer un objet MNT Covadis’ est cochée. Cela peut permettre de générer un MNT ayant une forme quelconque (par exemple une glissière de sécurité) et qui pourra être pris en compte dans les calculs de visibilité.

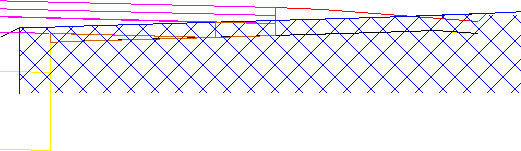

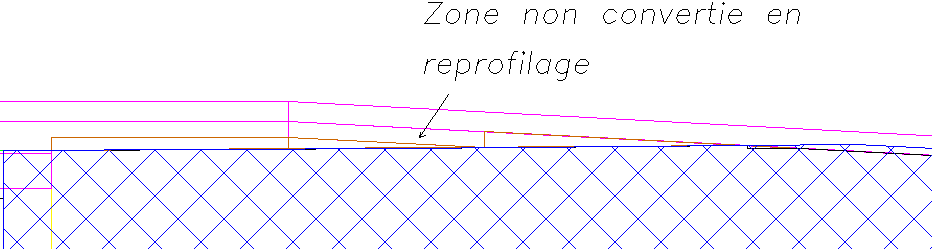

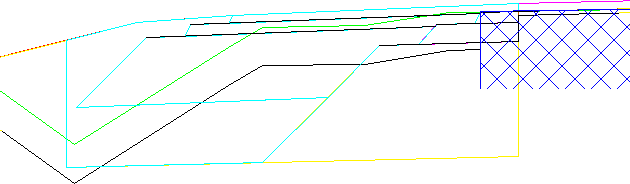

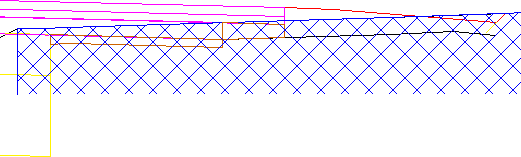

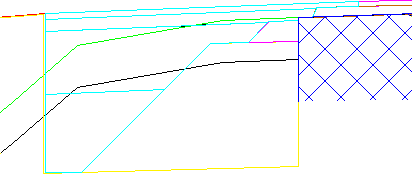

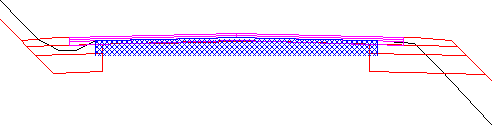

Si le calcul de la reprise de chaussée est activé, le nombre de points sur les lignes Autres peut être modifié par le module ce qui a pour conséquence de générer un MNT très chahuté difficilement exploitable. Il n’y a pas grand-chose à faire pour éviter cela.

Le bouton  permet d’accéder à des options complémentaires :

• « Optimiser le décapage en déblai » permet de gérer les extrémités de la ligne de décapage lorsque celle-ci coupe la ligne fond de forme. Pour effectuer ce traitement, le module utilise uniquement le dernier segment de la ligne Fond de forme ou Projet.

• « Dupliquer avec des objets AutoCAD » permet de créer pour chaque ligne, couche, point typé de créer un objet AutoCAD (polyligne, bloc) superposé à l’objet profil type. Cet objet n’est jamais utilisé par le module.
• « Gérer la surlargeur de chaussée » permet de modifier la largeur de chaussée paramétrée dans le profil type et de lui ajouter une surlargeur calculée en fonction du paramétrage de la table de norme affectée. La surlargeur mise en place sera alors consultable dans le dialogue de gestion des points typés pour le point typé *Chaussée.

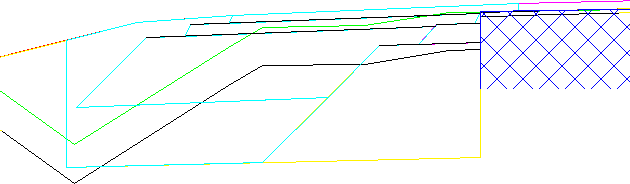

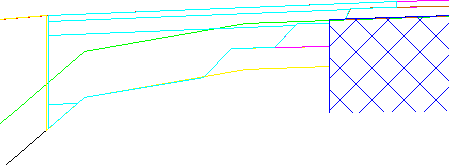

• « Entrée en terre sur TN décapé » permet de forcer le module à calculer les entrées en terre sur le TN décapé. Dans le cas où le module est amené à élargir les profils en travers TN, il est conseillé de relancer le calcul pour être sûr que cette option soit bien prise en compte. Cette option est incompatible avec l’utilisation des points typés "Décapage_début" et "Décapage_fin" qui permettent de limiter la zone de décapage.
• « Calculer les points intermédiaires » permet de calculer des points intermédiaires entre les profils. Si l’option n’est pas activée, le module ne fait aucun calcul entre les profils. Le bouton  permet de paramétrer le pas de calcul des points intermédiaires.

Si le pas de l’intervalle constant n’est pas paramétré, le module calcule par défaut des points tous les 5m en alignement droit et discrétise les courbes de façon à ce que la corde soit de 0.05m (valeur paramétrable par la fonction Configuration Générale / Onglet Calcul).

L’intervalle indiqué correspond en fait à l’intervalle maximal qui existera entre deux sommets. Selon l’écart qui sépare deux profils, la distance utilisée par le module peut être moins longue.

• « Sauvegarder les données des profils intermédiaires » permet lors du calcul des points intermédiaires de sauvegarder ou non les données géométriques des profils types qui ont été calculées. Ces informations pourront alors être réutilisées lors de certains calcul comme lors du calcul automatique du projet. Ces données sont uniquement numériques et non graphiques : elles ne sont donc pas réellement visualisables comme sur un profil.

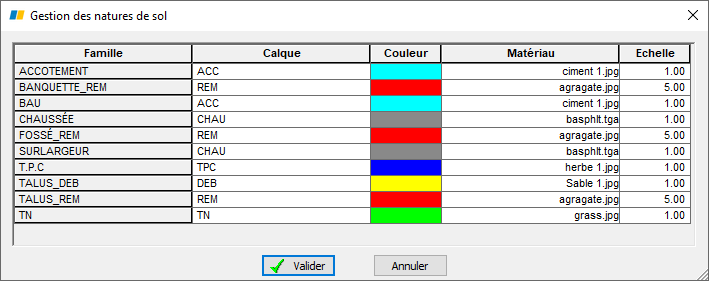

• « Appliquer les natures de surface » permet de colorier ou non le MNT en utilisant la notion de nature de surface. Le bouton  permet de paramétrer l’habillage.

Pour chaque nature de surface, il est possible de paramétrer :

• Le suffixe du calque.
• La couleur de la nature de surface (à choisir parmi les 256 couleurs AutoCAD).
• Le matériau appliqué.
• L’échelle du matériau.

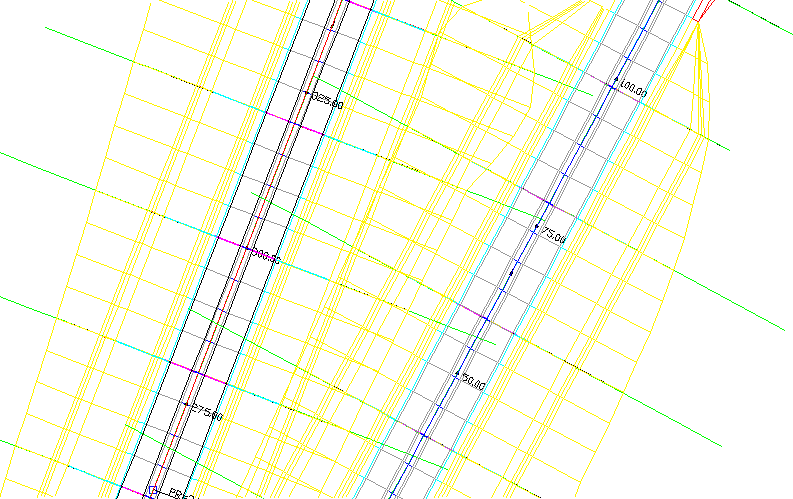

• « Gérer les intersections » permet de forcer le module à rechercher les intersections du MNT projet liées à l’axe lui-même ou liées à n’importe quel autre axe du projet. Si des intersections sont trouvée, alors le module traite les profils de façon à ce que les MNTs ne se chevauchent pas.

Cette phase peut être gourmande en temps de calcul et peut être désactivée dans le cas d’une route "Simple" (un seul axe projet dans le dessin et sa géométrie ne contient pas de virages serrés).

• « Dessiner un objet MNT Covadis » permet de dessiner lorsque l’option est activée un MNT objet Covadis. Sinon, AutoPISTE dessine un MNT à l’aide d’objets Faces 3D.

Les faces 3D ou le MNT objet ont chacun des avantages et inconvénients :

	Faces 3D	Objet MNT Covadis
Avantages	En cas de calcul automatique, seuls les profils modifiés sont recalculés (gain de temps et de mémoire). Le MNT se dessine toujours (mais il peut rester des problèmes de chevauchement)	Conserve les natures de sol de l’Etat de Terrain de référence. Garanti une parfaite utilisation avec COVADIS (la topologie du MNT est forcément respectée). Un seul objet contient toute la triangulation ce qui rend plus fluide les commandes 3D AutoCAD (comme par exemple la commande Orbite). Les objets MNT COVADIS sont parfaitement gérés dans le module Terravision.
Inconvénients	Il peut arriver que les faces 3D se chevauchent. Les natures de sol de l’état de terrain de référence sont perdues. Un état de terrain contenant des Faces 3D est toujours converti en MNT objet (de façon temporaire). Si on utilise des Faces 3D parce que l’option MNT objet ne donne pas un résultat visuel satisfaisant, alors les calculs sur ces faces 3D risquent de ne pas être corrects. Comme la triangulation est composée d’une multitude d’objets AutoCAD, les commandes 3D AutoCAD peuvent ne pas être très fluides (comme par exemple la commande Orbite). Les objets Faces 3D ne sont pas correctement gérées dans le module Terravision.	En cas de calcul automatique, le module doit recalculer l’habillage de tout le projet (temps de calcul plus long et nécessite plus de mémoire). Il peut arriver que le MNT ne se dessine pas si des chevauchements de MNT existent.

• « Algorithme basé sur des lignes de rupture » permet de changer la méthode de calcul des MNT. Lorsque cette option n’est pas cochée, le module crée le MNT en fournissant au module de calcul tous les triangles qu’il a calculé. C’est le mode de calcul traditionnel. Il arrive que ce mode ne permette pas de générer le MNT souvent parce que des triangles se chevauchent. En activant cette option, le module ne va plus transmettre au module de calcul les triangles mais les arrêtes de triangles qui seront alors considérées comme des lignes de rupture de MNT. Le module va gérer les intersections/chevauchement de lignes de rupture puis retransmettre le MNT calculé. Le module réaffectera ensuite au MNT calculé les bonnes natures de surface. Cet algorithme a des avantages et inconvénients :
  • Avantages :
    • On rencontre moins souvent des triangles avec une nature de surface mal renseignée.
    • Il permet souvent de créer un MNT quand la méthode traditionnelle échoue.
  • Inconvénients :
    • Même si le MNT se dessine, il ne faut pas oublier que des problèmes de chevauchement de triangles ont été détectés. Avant d’activer cette option, il est donc conseillé avant tout de dessiner le MNT sous forme de Faces 3D pour comprendre l’origine de ce chevauchement de triangles et donc voir si ce chevauchement n’est pas lié à un problème d’utilisation du logiciel (mauvais paramétrage de profils types, d’affectation de profils types...). Si des triangles se chevauchent, cela veut surement dire qu’il y aura des zones de chevauchement de cubatures.
    • Un prétraitement est réalisé lors du calcul pour éviter les faces verticales qui sont incompatibles avec la génération de MNT à partir de lignes de rupture.
    • Elle demande un temps de calcul (beaucoup) plus long.
