Contrôle de précision

Cette commande ‘Contrôle de précision (Arrêté 16.09.2003)’ est accessible à partir du menu Outils de l’éditeur de GéoBase.

L’arrêté du 16 Septembre 2003

L’arrêté du 16 Septembre 2003 fournit de nouvelles règles pour vérifier la précision d’un levé.

L’idée générale est de comparer les coordonnées de quelques points de contrôle levés deux fois dont une avec des moyens permettant d’atteindre une précision au moins deux fois meilleure (coefficient de sécurité C) afin d’obtenir des écarts en position et de soumettre ces écarts à trois critères statistiques. Le respect des trois critères garantit la classe de précision du levé [xx] en cm.

L’arrêté prévoit de pouvoir contrôler la précision en altimétrie, en planimétrie ou les deux en même temps. Dans le premier cas, les écarts en position sont des dénivelées, dans le second cas, ce sont des distances horizontales et dans le dernier cas, les écarts sont des distances inclinées. À chaque cas correspond une valeur du coefficient k rappelée entre parenthèses dans la fenêtre de la commande.

C’est au donneur d’ordres de spécifier le type de contrôle, le coefficient C, la classe de précision et le nombre de points de contrôle.

1. Le premier critère

L’écart moyen (la moyenne des écarts en position) ne doit pas être supérieur à la valeur limite calculée par :

Valeur limite = en cm

2. Le second critère

Soit le premier seuil défini par :

Premier seuil = en cm, k dépendant du type de contrôle

Le nombre d’écarts dépassant le premier seuil doit être inférieur à l’entier immédiatement supérieur à :

N’ dépend donc du nombre N de points de contrôle comme suit :

N	De 1 à 4	De 5 à 13	De 14 à 44	De 45 à 85	De 86 à 132	De 133 à 184	De 185 à 240	De 241 à 298	De 299 à 359	De 360 à 422	De 423 à 487
N’	0	1	2	3	4	5	6	7	8	9	10

3. Le troisième critère

Aucun écart en position ne doit dépasser le second seuil défini par :

Second seuil = en cm, k dépendant du type de contrôle

Si les trois critères sont respectés, le bouton <OK> est accessible et le listing peut être fourni. Dans le cas contraire, vous ne pouvez produire de listing qu’en appuyant sur le bouton « Annuler » et la mention « ATTENTION : ECHEC DU CONTROLE ! » y figure.

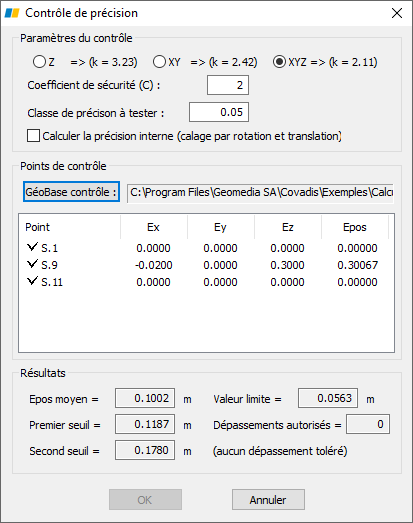

Utilisation de la commande

Sélectionnez tout d’abord la GéoBase de contrôle en utilisant le bouton de même nom. Cette GéoBase contient les coordonnées précises des points de contrôle (matricules identiques aux points levés).

Choisissez ensuite le type de contrôle (Z, XY ou XYZ) et saisissez le coefficient C ainsi que la classe de précision (en mètre) à tester.

La case à cocher « Calculer la précision interne » permet de caler préalablement les points sur les points de contrôle en faisant une rotation et une translation. Cela ne modifie pas la géométrie du levé et l’on s’affranchit ainsi des erreurs de rattachement. C’est donc la précision interne du levé qui est alors évaluée.

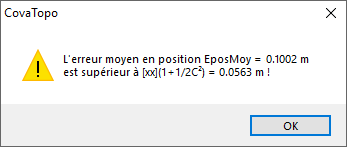

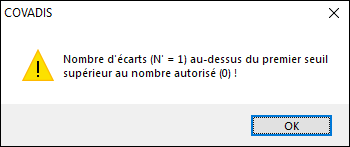

Si un des critères n’est pas satisfait, un message est affiché. Le bouton <OK> n’est alors pas disponible. Vérifiez les écarts en position dans la colonne « Epos ». Il est peut-être possible de désactiver le point présentant le plus grand écart en position en cliquant sur la coche devant le matricule.

Exemple de listing :

COVADIS CALCULS TOPOMETRIQUES - Contrôle de précision

Nom de la GéoBase traitée : E:\COVADIS 2000-8\Exemples\Calcul topométrique\Polygonales\Chemin.geo
Nom de la GéoBase contrôle : F:\Points de controle.geo
Contrôle effectué le : 29/08/2007 à 17:34:50

Type du contrôle = XYZ (k=2.11)
Coefficient de sécurité = 2.0
Classe de précision globale souhaitée = 0.050 m

Point	Ex m.	Ey m.	Ez m.	Epos m.
S.1	0.000	0.000	0.00000	0.000
S.9	-0.020	0.000	-0.03000	0.036
S.11	0.000	0.000	0.00000	0.000

Ecart moyen en position = 0.01202 m < 0.056 m
Valeur du premier seuil = 0.11869 m, dépassé par 0 écart(s) sur 0 autorisé(s)
Valeur du second seuil = 0.17803 m

SUCCES DU CONTROLE
