Accrochage aux objets

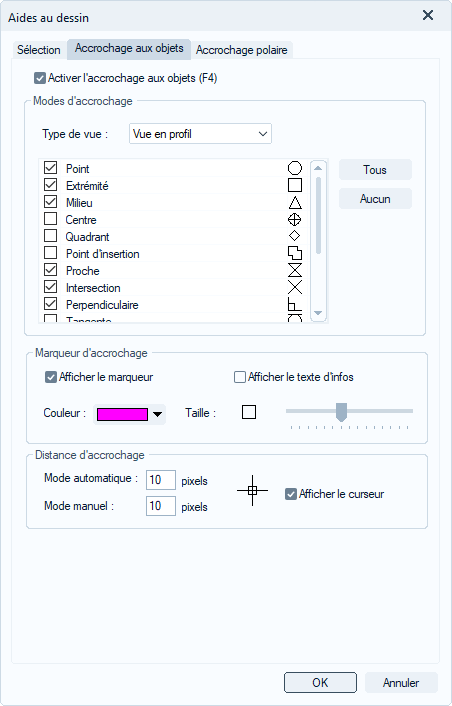

Cet onglet permet de gérer l’accrochage automatique à certaines parties spécifiques d’objets (extrémité, milieu, intersection...) lors du dessin.

Ces options sont disponibles en cours de dessin par un clic droit sur le bouton en bas à droite de l’écran, puis "Options".

Procédure générale

Mode d'accrochage

Il existe différents accrochages adaptés aux environnements de vue en plan et de profils :

• Point : Permet de s'accrocher sur des points.

• Extrémité : Permet de s'accrocher sur les extrémités d'un objet (segments, cotés de polyligne, arcs).

• Milieu : Permet de s'accrocher au milieu d'un objet (segments, cotés de polyligne, arcs).

• Centre : Permet de s'accrocher sur le centre d'un cercle.

• Quadrant : Permet de s'accrocher sur un des quatre quadrants du cercle.

• Point d'insertion : Permet de s'accrocher sur le point d'insertion d'un texte ou d'un bloc.

• Proche : Permet de s'accrocher n'importe où sur un objet.

• Intersection : Permet de s'accrocher à l'intersection de deux objets.

• Perpendiculaire : Permet de s'accrocher perpendiculairement à un objet.

• Tangente : Permet de s’accrocher de manière tangentielle par rapport à un cercle.

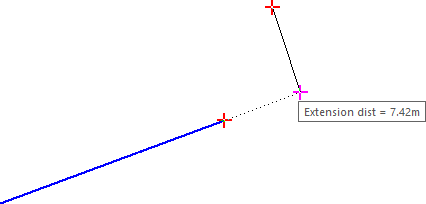

• Extension : Permet de saisir un point dans le prolongement d'un segment.

• Point de bloc : Permet de s’accrocher sur les objets constituants un bloc. Il faut activer l'accrochage "Point de bloc" ainsi que les différents modes d'accrochage (Point, Extrémité, Milieu...), pour pouvoir accrocher les objets du dessin. Cette fonction est très utile dans le cas d'un dessin attaché en tant que référence externe.
• Point de courbes niveaux : Permet de s'accrocher sur les courbes de niveaux calculées dans les modules « Terrain » ou « Surfaces projet ». Coupler avec d’autres modes d'accrochage, pour s'accrocher sur la courbe calculée.
• Point de nuage de points : Permet de s'accrocher sur les points d'un nuage de points, pour pouvoir tracer des éléments dessin (Polyligne, segment,...) ou des lignes caractéristiques.
• Point de PDF : Permet de s'accrocher sur les objets vectorisés du PDF. Il faut activer l'accrochage Point de PDF ainsi que les différents modes d'accrochage (Point, Extrémité, Milieu, ...) pour pouvoir s’accrocher sur les objets du PDF.

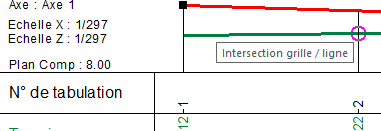

• Intersection grille / ligne : Permet de s’accrocher sur l’intersection d’une tabulation avec une ligne du profil en long (ligne projet, ligne terrain).

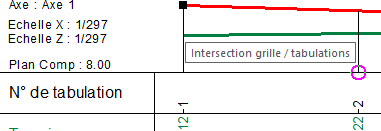

• Intersection grille / tabulations : Permet de s’accrocher sur l’intersection d’une tabulation avec la ligne haute de la première cotation.

• Toutes : Cette option permet d'activer tous les accrochages.
• Aucune : Cette option permet de désactiver tous les accrochages.
• Fermer

Marqueur d’accrochage

Ces options permettent de gérer l’affichage de l’accrochage automatique par l'apparition de la symbolique donnée dans les modes d’accrochage.

À chaque accrochage automatique, le logiciel affiche un symbole permettant de reconnaître le type d’accrochage utilisé. On peut en gérer la couleur et la taille.

En commande, il s'active par la touche F4.

Hors commande, il s'active également par F4.

Distance d’accrochage

Mode automatique

Distance de détection des objets lors de la sélection hors commande.

Mode manuel

Distance de détection des zones d’accrochage lors des commandes de dessin.
