Charte graphique

Commande : CONFIMPTAB

(Cliquez sur un onglet ci-dessus)

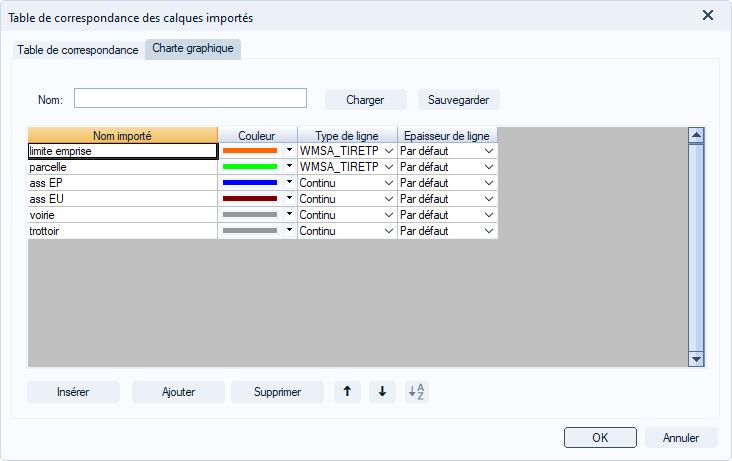

Dans cet onglet, vous avez la possibilité de créer la définition de la charte graphique.

Définition des boutons de gestion de la charte graphique

: permet de charger une charte graphique déjà existante.

: permet de créer le fichier de la charte graphique, le fichier est sauvegardé avec l'extension .XGS dans le répertoire des bases.

Définition des boutons de création de la charte graphique

: permet de créer un nom de calque qui sera sauvegardé dans le fichier MENSURA de la charte graphique.

: permet d'insérer une référence entre deux références déjà existantes.

: permet de supprimer une référence existante.

et : ces deux boutons permettent de descendre ou de monter dans la liste une référence de calque.

: ce bouton permet de trier par ordre alphabétique la liste créée.

Définir la couleur, type de ligne et épaisseur : pour chaque calque de la charte graphique, vous avez la possibilité de définir les attributs d'affichage.
