Références externes

Commande : XREF

Cette commande permet d'attacher un dessin sous forme de référence externe. Si une référence externe est modifiée, l'affaire sera automatiquement mise à jour au rechargement du fichier en référence.

Si vous attachez un DWG contenant lui-même une référence externe attachée (non pas superposée), cette dernière apparaît dans l'affaire courante.

Procédure générale

Procédure

1. Cliquer sur .
2. Sélectionner le DWG à insérer en tant que référence externe.
3. Choisir le point d'insertion, l'échelle ...
4. Positionner la référence et patientez pendant le chargement.

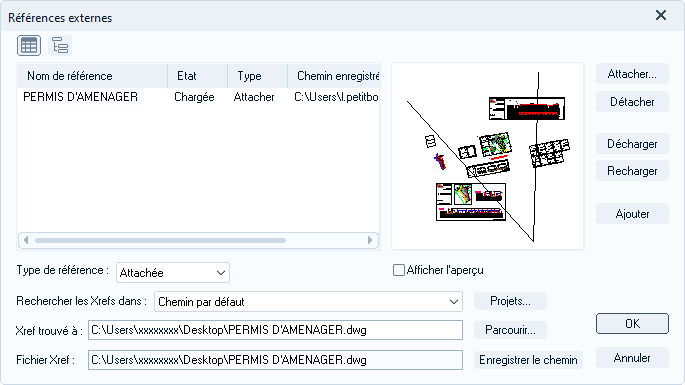

Options

Attacher / Détacher

Ces boutons permettent de sélectionner le fichier à ajouter au dessin ou le fichier à ne plus intégrer au dessin en tant que référence externe.

Décharger / Recharger

Ces boutons permettent de visualiser (Recharger) la dernière version de la référence ou de retirer le fichier de l'affichage (Décharger) sans perdre la propriété d'attachement.

Ajouter

Permet d'intégrer la référence externe en tant que blocs dans l'affaire. Une référence ajoutée disparaît de la liste et ne pourra être mise à jour (rechargée).

Type de référence

Cette liste permet de sélectionner un attachement ou une superposition. Ces deux options trouvent leurs utilités principalement lors de l'export ou l'import d'un dessin au format DWG, car elles permettent de gérer l'imbrication des références externes dans un fichier.

Type attachée

Dans un dessin 2, on attache en Xref le dessin 1. On peut voir, en ouvrant le dessin 2 :

Dans un dessin 3, on attache en Xref le dessin 2. On peut voir en ouvrant le dessin 3 :

Type superposée

Dans un dessin 2, on superpose en Xref le dessin 1. On peut voir, en ouvrant le dessin 2 :

Dans un dessin 3, on attache en Xref le dessin 2. On peut voir en ouvrant le dessin 3 :

Parcourir

Permet de sélectionner le dossier de la référence dans le cas où elle n'est pas trouvée.

Enregistrer le chemin

Ce bouton permet de sauvegarder le chemin exact du fichier en référence. Le fait de ne pas enregistrer le chemin effectuera une recherche uniquement sur le nom du fichier.

Dans le gestionnaire de calques

Dans le gestionnaire de calques, les références externes sont rangées dans un groupe de calques dédié, nommé XREF. Chaque référence possède son propre sous groupe de calques dans la racine du groupe XREF (lui même sous la racine).

Utilisation des objets d'un xref pour modéliser

Vous avez la possibilité d'utiliser les objets contenus dans un Xref pour modéliser des MNT, des plates formes ou tout simplement ajuster ou prolonger des objets DAO. Les objets de bloc sélectionnés ne peuvent être ni modifiés ni supprimés mais simplement utilisés.

Options dans le menu contextuel

En sélectionnant une référence externe hors commande, vous disposez des différentes options de chargement et déchargement, des contours ainsi qu'un accès au gestionnaire de Xref, dans le menu contextuel accessible par le clic-droit.
