Projeter polyligne sur une surface

Commande : PLPROJ

Cette commande permet de copier une polyligne 2D ou 3D sur une surface TN ou Terrassement, celle-ci prendra alors l’altitude de cette surface sur tous ses points. Une nouvelle polyligne est alors créée sur un calque au choix, il sera alors possible de la sélectionner pour la modéliser sur le terrain ou le terrassement.

Procédure générale

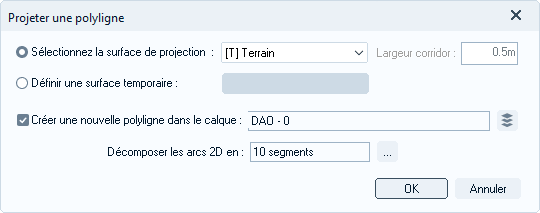

Sélection de la surface de projection

Cette liste permet la sélection des surfaces disponibles pour la création ou la modification de la polyligne.

Définir une surface temporaire

Permet de sélectionner une ou plusieurs polylignes 3D. Mensura triangule temporairement, et de manière transparente, la surface correspondante à la polyligne afin de calculer la projection de la polyligne à projeter.

Créer une nouvelle polyligne dans le calque

Cette case permet la création d'une nouvelle polyligne et de sélectionner le calque de destination.

Décomposer les arcs 2D

Cette zone donne accès aux formats de décomposition des arcs pour la conversion 2D en 3D.

Procédure

1. Sélectionnez la polyligne à projeter.
2. Sélectionnez la surface de projection.
3. Sélectionnez un calque de destination de la nouvelle polyligne.
4. Après validation, une nouvelle polyligne est créée ayant un sommet à chaque interception avec la triangulation de la surface sélectionnée.
