Editer l'assemblage

Commande : DETAILNOEUDRD

Cette commande permet de générer un explosé d'un noeud en détaillant toutes pièces contenues à ce point. La fenêtre de dessin permet de zoomer comme sur une vue en plan. Les éléments à ajouter peuvent être sélectionnés suivant une liste de symboles ou la base d'éléments réseaux.

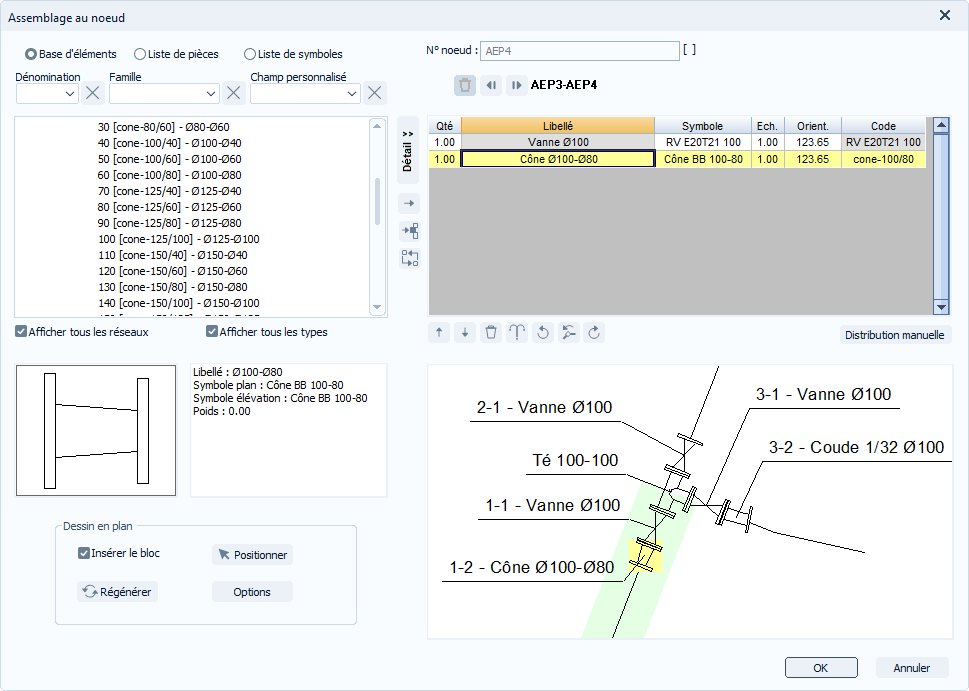

Dans l'exemple qui apparaît ci-dessous, seul le "Té" est affecté au noeud, les autres éléments étant ajoutés sur les Tronçons.

Procédure générale

Procédure

1. Sélectionner le tronçon ou le noeud sur lequel affecter les pièces avec . La sélection est matérialisée en vert.
2. Sélectionner la ou les pièces dans la liste de symboles ou la base d'éléments.
3. Modifier l'ordre et l'orientation des symboles et modifier les noms des élément aux besoins.
4. Déplacer les libellés.
5. Insérer le bloc du détail du noeud.

Différentes options

: Permet d'accéder aux bibliothèques des pièces à insérer dans le noeud.

: Permet d'associer une pièces sur le tronçon du noeud.

: Permet d'insérer avant une pièce déjà affectée au noeud.

: Permet de remplacer une pièce par une autre.

: Permet de changer l'ordre des pièces sur le tronçon.

: Permet de supprimer une pièce dans l'assemblage.

: Permet de changer le symbole associé à la pièce.

   : Permet d'orienter le symbole sur le tronçon.

Affect Branch : Permet de distribuer les pièces sur les tronçons manuellement.

Dessin en plan

Cette zone de la boite de dialogue permet de gérer et d'insérer la vue éclatée (bloc) du détail de noeud.

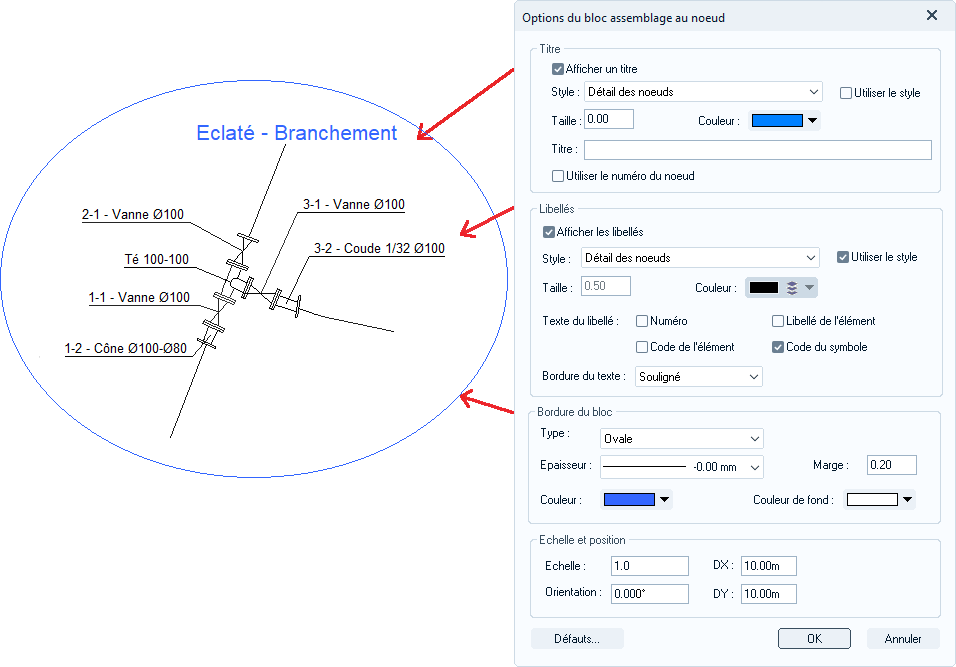

 Le bouton permet de personnaliser le rendu du détail du noeud.

 Lorsque le détail du noeud est conforme à vos attentes, cochez la case "Insérer le bloc", et le bloc sur la vue en plan.
