Dessin de l'axe

Commande : NOUAXE / PROPLIGNE / RPREF

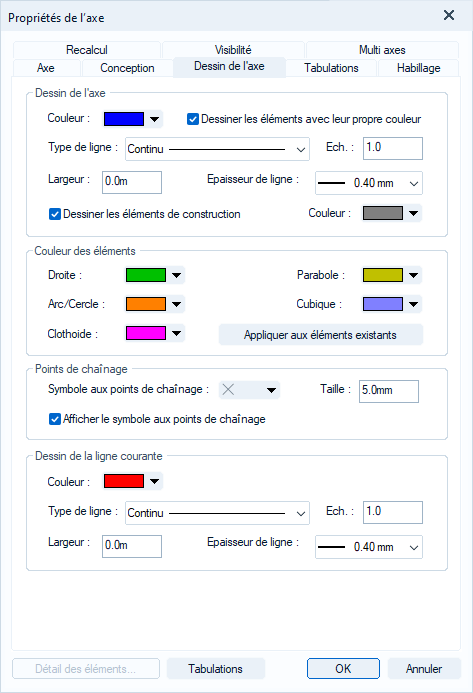

Cet onglet permet de gérer le dessin de l'axe en plan, au niveau des couleurs, des types de ligne, des épaisseurs de ligne, des éléments de construction utilisé dans l'axe et les paramètres d’affichage de la ligne projet du PL.

Dessin de l'axe

Permet de définir la couleur de l'axe en plan, l'épaisseur et le type de ligne. Il est aussi possible d'affecter une largeur.

Le dessin de l'axe propose une deuxième possibilité de paramétrer la couleur de l'axe en plan, suivant les éléments saisis (arcs, clothoïdes, droite...). Cette possibilité s'active ou se désactive en cochant ou décochant la case "Dessiner les éléments avec leur propre couleur". Les couleurs se paramètrent alors dans couleurs des éléments.

L'option "Dessiner les éléments de construction" permet de définir la couleur des symboles aux points de chaînage.

Couleur des éléments

Permet de définir les couleurs des éléments de construction, lorsque l'option "Dessiner les éléments avec leur propres couleur" est actif.

Points de chaînage

Symbole aux points de chainage

Permet d'afficher ou non le symbole aux points de chaînage, et de modifier le symbole ainsi que sa taille.

Dessin de la ligne courante

Permet de définir les paramètres d’affichage de la ligne projet du profil en long associé à l’axe.

Estomper les axes "Inactifs"

Cette option permet de diminuer la visibilité des axes existants par rapport à l'axe courant. Ce paramètre est présent uniquement dans l'onglet "Dessin de l'axe" de la boîte de dialogue "Préférences".

Pour estomper les axes, il suffit de déplacer le curseur vers la droite.
