Recalcul

Commande : NOUAXE / PROPLIGNE / RPREF

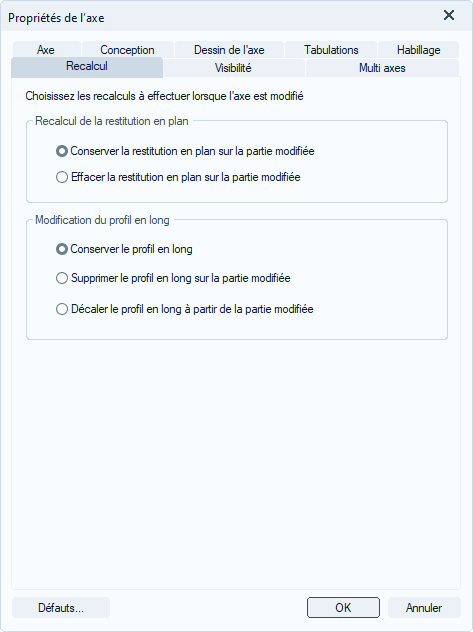

Ces options permettent de choisir le comportement de l'axe en plan et du profil en long, en cas de modification du tracé.

Recalcul de la restitution en plan

L'utilisateur peut choisir de recalculer les polylignes 3D de la restitution après modification de l'axe, ou de les supprimer.

Comportement du profil en long lors des modifications de l'axe en plan

L’utilisateur peut valider une option ou annuler la commande. L’option par défaut conservera le profil en long sans le modifier.

MENSURA vérifiera que le chaînage de tous les éléments de liaison de la ligne est correct.

Si c’est le cas :

• Il ajustera le profil en long si l’option a été validée.
• Il supprimera l’attribut « En chantier » et la ligne pourra être à nouveau utilisée normalement.
• Les règles d’ajustement du profil en long seront les suivantes :
  • Si la partie modifiée se situe au début de l’axe, le profil en long sera conservé et le PR d’origine sera recalculé selon si la partie modifiée est plus longue ou plus courte. L’utilisateur pourra par la suite ajuster manuellement le profil en long et le PR d’origine.
  • Si la partie modifiée se situe en fin d’axe, le profil en long sera conservé. L’utilisateur pourra par la suite ajuster manuellement le profil en long
  • Si la partie modifiée ne se situe pas en début ou en fin de l’axe, et que sa longueur n’est pas identique à la longueur d’origine, le profil en long sera coupé au début de la partie suivant la partie modifiée.
  • Si la partie modifiée est plus longue, la partie finale du profil en long sera décalée pour conserver la correspondance avec la suite de l’axe en plan. L’utilisateur devra reprendre le profil en long pour construire la partie manquante.
  • Si la partie modifiée est plus courte, la partie finale du profil en long sera conservée et la première partie sera tronquée. L’utilisateur devra reprendre le profil en long au point de coupure.
