Gérer les vues

Commande : GERVUE

Cette commande permet de créer des vues dans lesquelles seront rangés les différents axes saisis dans le projet. L'intérêt est de pouvoir visualiser uniquement les axes que l'on souhaite. Ceux qui ne sont pas contenus dans la vue courante s'affichent en transparence. Cette transparence est gérée par l'estompe (voir préférences de l'axe).

Procédure générale

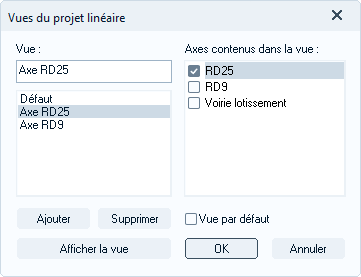

À l'appel de cette commande, le logiciel ouvre la fenêtre ci-contre.

Ajouter et supprimer une vue

Le bouton permet de créer une vue. Elle apparaît alors dans la liste.

Le bouton permet de supprimer une vue existante. Les axes contenus dans la vue ne sont pas supprimés.

Axe contenus dans la vue

Une vue peut contenir plusieurs axes, qu'il suffit de cocher ou non dans la liste correspondante.

Le bouton permet de visualiser le vue sélectionnée.

L'option "Vue par défaut" permet de définir la vue qui sera ouverte par défaut à l'ouverture du module.

Procédure

1. Ajoutez ou sélectionnez la vue à gérer.
2. Dans la seconde liste "Axes contenus dans la vue" cochez ou décochez les vues à afficher dans la vue.
