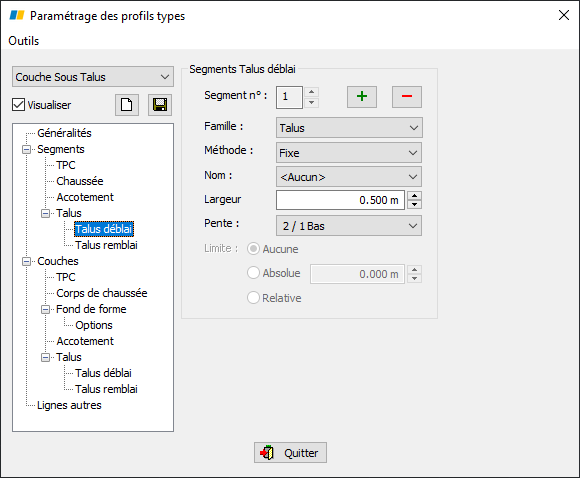

Segments – Talus déblai
Les segments de talus paramétrés dans cet onglet ne le sont que dans le cas déblai.
Sélectionner le numéro de segment à paramétrer et renseigner les différentes zones de saisie :
- Famille : La famille par défaut est Talus.
REMARQUES :
- La famille Fossé doit être utilisée pour faire des calculs hydrauliques et permet un meilleur habillage du plan lors des passage Déblai/Remblai lorsqu’il y a un fossé.
- Le suffixe _barbules peut être utilisé pour forcer le dessin de barbules de talus sur un segment donné (autre que raccord TN et automatique / Raccord TN). Ce suffixe ne sert que pour le dessin des barbules de talus. Il ne sert pas pour l’habillage 2D et 3D du plan, les métrés de surface...
- Méthode : 6 méthodes sont proposées :
- dX - Pente : le segment est toujours dessiné, il ne dépend pas du TN. Il est fixé par une Largeur (distance horizontale en mètres) et une Pente (en %).
- Pente vers TN : donner la Pente (en %) du segment qui doit rejoindre la ligne du TN. La longueur correspondante sera calculée automatiquement, la zone de saisie Largeur est donc désactivée (voir exemple de profil type avec segment dX-Pente + Pente vers TN).
Il est possible d’imposer une Limite de hauteur pour ce segment (utile pour les talus en terrasse) : si le segment rencontre la ligne TN avant la valeur limite, il gardera la hauteur correspondante. La limite de hauteur peut être définie de deux manières :
- Limite absolue (la hauteur est calculée par rapport au point de rotation des dévers).
Voir exemple de profil type avec talus en risberme : segments facultatifs et segments de raccord au TN.
- Limite relative (la hauteur est calculée par rapport à l’extrémité du segment précédent).
- Longueur sur TN : permet de construire un segment qui suit la ligne de terrain naturel, sur une distance donnée dans la zone de saisie Largeur. Les zones de saisie Pente et Limite sont alors désactivées (voir exemple de profil type avec fossé : Longueur sur TN et Pente vers TN).
- Facultatif dX - Pente : il s’agit d’un segment qui est construit après le segment Pente vers TN si celui-ci ne s’est pas fait car sa hauteur limite est atteinte (voir exemple de profil type avec talus en risberme : segments facultatifs).
Exemple : Une Limite de hauteur de 3m est imposée au segment n°2 (qui est de type Pente vers TN). Celui-ci étant construit, si sa hauteur atteint 4m, le raccord au TN ne se fait pas et les segments suivants (facultatifs) sont construits. Si la hauteur jusqu’au TN est de 2m seulement, le segment n°2 est raccordé au TN, et les segments suivants, facultatifs, ne sont pas construits.
- Facultatif Pente vers TN : construit une pente vers le TN si la méthode Pente vers TN précédente ne s’est pas fait car sa hauteur limite a été atteinte (voir exemple de profil type avec talus en risberme : Segments facultatifs). Si la pente vers TN précédente s’est faite, le segment Facultatif Pente vers TN n’est pas créé.
- Automatique / Raccord TN : il s’agit d’un segment de longueur variable qui permet la création de fossésstrong> (voir l’exemple ci-dessous). La largeur de ce segment (segment 1 dans l’exemple) est calculée automatiquement en utilisant le prochain segment de talus de type Pente vers TN (segment 5). Elle est calculée de façon à ce que le point de talus d’où part le segment Pente vers TN (fin du segment 4) se trouve déjà sur le TN. La Largeur à indiquer pour le segment correspond à la largeur minimale du segment (qui peut être nulle).
Si le calcul automatique ne trouve pas de solution ou si la solution donnait un segment de taille inférieure à la largeur minimale : le segment de talus (segment 1) est alors calculé avec, pour largeur, la valeur minimale paramétrée. Dans ce cas, la condition de raccord TN n’est plus respectée pour l’avant-dernier dernier segment (segment 4).
Exemple : Création d’un fossé de profondeur minimale de 0.5m au pied du talus (voir aussi la gestion automatique des fossés).
1 : Automatique / Raccord TN : Pente 5/3 Bas, largeur 0.1m (automatiquement modifiée après paramétrage du segment 5).
2 : Fixe : Pente 1/1Bas; largeur 0.5
3 : Typé : Pente Horizontal; largeur 0.5 => nom = '*Fossé'
4 : Fixe : Pente 1/1 Haut; largeur 0.5
5 : Raccord vers TN : De longueur nulle car le segment 1 compense par sa longueur variable.
- Nom : Il s’agit du nom du point.
REMARQUES :
- La notion de nom de point permet, lors de l’habillage du projet, de dessiner automatiquement les lignes longitudinales du même nom.
- Les noms de points Décapage_début et Décapage_fin permettent de limiter la zone du décapage de la terre végétale (coté TPC et coté accotement).
- Le nom de point *Fossé permet de gérer automatiquement le dessin du fil d’eau fossé sur le profil en long.
- Le fait de nommer un point crée un point typé paramétrable avec la commande de gestion des points typés.
- Largeur : Il s’agit de la largeur du segment.
- Pente : il s’agit de la pente du segment.
REMARQUES :
- En appuyant sur le bouton droit de la souris sur la zone « Pente », un menu contextuel apparaît et permet de mettre en place automatiquement une pente verticale (haut ou bas) ou des pentes traditionnelles.
- Les segments verticaux ou revenant vers l’axe sont interdits (pour générer un MNT objet).
