Abscisse

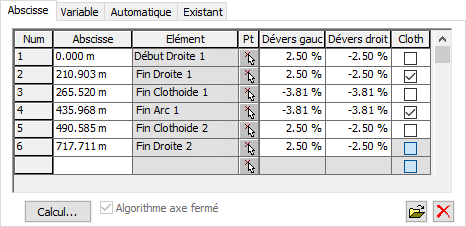

L’onglet de paramétrage affiche les différentes abscisses du projet pour lesquelles le dévers est paramétré.
Pour chaque abscisse, il est précisé le type de l’élément de l’axe en plan à laquelle elle correspond et le dévers à gauche et à droite et l’activation ou non du mode de calcul selon clothoïde.
Il est possible :
- D’ajouter une nouvelle abscisse en la saisissant sur la dernière ligne de la liste déroulante ou en cliquant un point sur le dessin afin d’en récupérer son abscisse curviligne,
- De modifier les valeurs des abscisses et les valeurs des dévers,
- De supprimer une ou plusieurs abscisses en sélectionnant les lignes du tableau et en appuyant sur la touche Suppr du clavier.
- Si l’option de calcul selon le principe des clothoïdes est activée sur une ligne, ce mode de calcul sera utilisé entre l’abscisse de la ligne courante et l’abscisse de la ligne suivante.
- De renseigner la grille en important un fichier texte avec le bouton
. Le contenu actuel de la grille sera remplacé par le contenu du fichier. Ce fichier texte doit contenir sur chaque ligne : l’abscisse, le dévers à gauche et le dévers à droite, le tout séparé par un caractère séparateur comme par exemple le point-virgule ‘;’.
Exemple :
0.00 ; 2.5 ; -2.5
110.00 ; 2.5 ; -2.5
193.35 ; -7.0 ; -7.0
Si l’axe en plan est un axe fermé (un carrefour giratoire par exemple), une option supplémentaire est disponible : « Algorithme axe fermé ».
Cette option, si elle est activée et si le dévers varie sur l’axe fermé, permet d’utiliser un autre algorithme de calcul des variations de dévers qui permet un lissage des variations de dévers en combinant le profil en long projet et les dévers imposés. Il est intéressant d’activer cette option pour éviter les "cassures" sur la plateforme de la chaussée de l’axe fermé.
Le module calcule le profil en long projet (fermé) de l’intérieur de l’anneau en utilisant les points de dévers imposés, la largeur de l’anneau et le profil en long projet de l’anneau. Le dévers est alors calculé en utilisant les profils en long projet de l’anneau et de l’intérieur de l’anneau.
Il est conseillé de paramétrer plusieurs dévers le long de l’anneau pour forcer la géométrie du profil en long intérieur de l’anneau à correspondre à celle du profil en long projet de l’anneau. Sinon, les dévers calculés par le module peuvent être très différents de ceux paramétrés.
En cas de modification du contenu du tableau, celui-ci est automatiquement remis à jour pour être classé par ordre croissant des abscisses.
Lors de l’appui sur le bouton ‘Calcul...’, tous les dévers des profils actifs de la zone de travail courante sont recalculés en fonction des données du tableau. En cas de modification des dévers, une boite de dialogue permet de consulter et de valider les modifications réalisées.
REMARQUES :
- Les dévers paramétrés ici sont utilisés dans toutes les commandes du module qui nécessitent de connaitre le dévers en tout point de l’axe en plan, comme par exemple :
- Le calcul des profils en long projet des voies d’entrée et de sortie des carrefours giratoires et en T.
- La gestion des variations des dévers de segments d’accotement paramétrés avec les méthodes "Dévers ARP ou ICTAAL".
Dans les profils types par points, le paramétrage des dévers est accessible à l’aide des points typés *Chaussée.
Les valeurs d’abscisse, de dévers peuvent être renseignées en utilisant le paramétrage actuel. Pour cela, il suffit d’utiliser le menu contextuel qui apparait dans la zone récapitulant les dévers.
