Fichier LandXml

Commande : EXPLANDXML

Cette commande permet de créer un fichier d'export au format LandXml version 1.0 ou version 1.1.

Le schéma d'export est fidèle au schéma officiel du consortium "LandXml.org". Les entités que Mensura propose pour l'export et l'import des données sont :

• Les surfaces, terrain et surfaces projet,
• Les projets linéaires,
• Les réseaux d'assainissement.

De plus, Mensura propose des extensions au format LandXML, qui permettent d'ajouter des objets ou propriétés qui ne sont pas reconnues par le format landXML, et qui sont propre à Mensura, tels que des codes de plates formes, ou des points de sondage. Ces extensions servent uniquement dans le cas où le landXml exporté, est destiné à être importé dans un produit Mensura.

Export des surfaces Terrain

Données exportées et supportées par le format LandXML

• La définition de la surface : points et triangulations <Definition>
• Les lignes d’arêtes <Breaklines>
• Le contour du terrain <Boundaries>

Extensions au format LandXML

• Le décapage général <M:Terrain Stripping="0.30"/>
• Les points sondage <M:SondagePoints>
• Les zones <M:StripZones> :
  • de décapage <M:StripZone Stripping="0.0">
  • de sondage <M:SondagePoints/>
  • de chaussée existante <M:ChausExAxes>

Export des surfaces surfaces projet

Données exportées et supportées par la format landXML

• La définition de la surface projet : points et triangulation (<Definition>)
• Les contours des surfaces projet avec leur nom (<Boundaries>)
• Les lignes d’arêtes (<Breaklines>)

Extensions au format LandXML

• Le code des surfaces projet <M:Platform Code="Bâtiment"/>
• L'épaisseur de décaissement <M:Platform Thickness="0.3"/>
• L'épaisseur de purge <M:Platform Purge="1.0"/>

Export des axes routiers

MENSURA exporte les données des axes sélectionnés

• Axe en plan avec l’élément <Alignment>.<CoordGeom>.
• Profil en long avec les lignes « Terrain » et « Projet » avec l’élément <Profile>.
• Les profils en travers avec l’élément <Alignment>.<CrossSects>.<CrossSect>.<CrossSectSurf> en version 1.0.
• Les profils en travers avec l’élément <Alignment>.<CrossSects>.<CrossSect>.<DesignCrossSectSurfs> en version 1.1.
• Les points de changement de dévers avec l’élément <Alignment>.<Superelevation>.
• Les surfaces des couches avec l’élément <GradeModel>.<GradeSurface>,<Zones> avec les informations de dévers.

Procédure

La commande d’export LandXml est utilisable dans tous les modules de MENSURA. Elle se présente sous la forme d'un assistant.

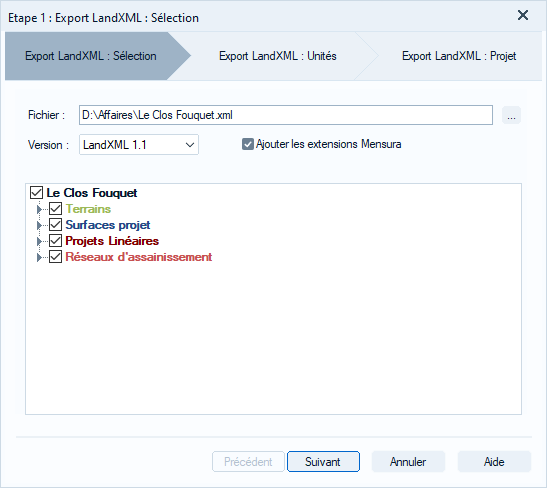

1. Choisir le nom du fichier d’export. Par défaut, MENSURA propose le nom de l’affaire en cours.
   1. Sélectionner la version de LandXml à utiliser. Par défaut, MENSURA propose « LandXml "1.1" ».

Cocher "Ajouter les extensions Mensura" si vous allez réimporter le fichier Landxml dans une autre affaire Mensura, de manière à ce que les objets exportés soient correctement chaînés vers la bdd.

• Vous disposez de case à cocher pour sélectionner les éléments de l’affaire à exporter. Sélectionner le bouton .

2. Dans cette nouvelle fenêtre, vous pouvez choisir les unités et la précision des données. Cliquer le bouton .
3. La nouvelle fenêtre permet de renseigner les informations relatives à l’identification des données et de l’utilisateur. Sélectionner le bouton .
