Export IFC

Commande : IFCEXP

Cette commande permet de créer des configurations d'export d'objets vers une maquette IFC afin de pouvoir exporter les données en un clic tout au long du processus de conception.

Le format IFC (Industry Foundation Class) est un format d'échange standard ouvert, utilisé par les logiciels permettant un process BIM (Building Information Modeling).

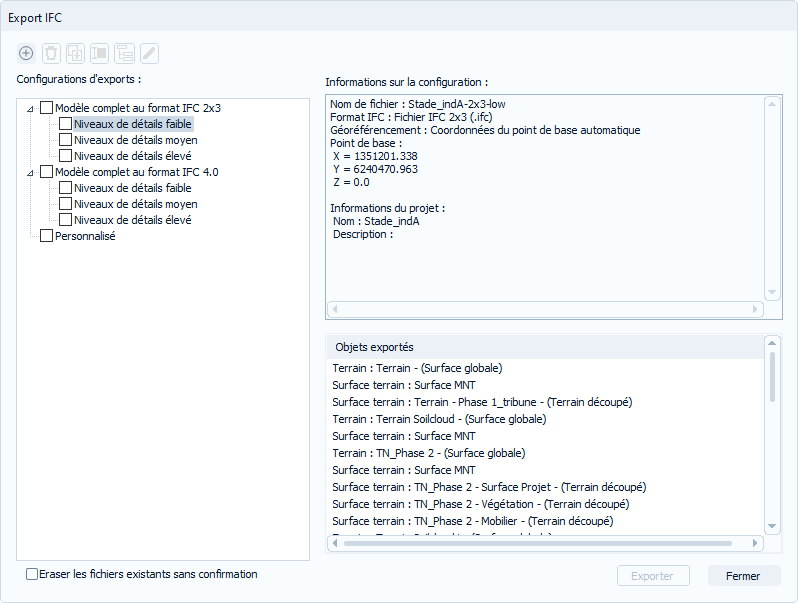

Présentation

La liste de gauche contient des configurations d’export prédéfinies.

Il en existe deux types :

• Livrées par défaut avec Mensura : Modèles complets IFC 2x3, 4.0 et 4.3

Ces configurations ne sont pas modifiables.

• Personnalisées par l’utilisateur

En cliquant sur chacune des configurations il est possible de visualiser à droite des informations de description.

Les exports IFC sont facilités par les configurations prédéfinies : il suffit de cocher une ou plusieurs configurations dans la liste de gauche et de cliquer sur le bouton « Exporter » pour générer les fichiers IFC.

Les noms définis ici correspondent aux noms de configurations ; le nom du fichier à exporter en IFC se gère dans les paramètres de la configuration.

Boutons

 : Créer une nouvelle configuration personnalisée.

À la création de votre configuration : nommez-la, Mensura reprendra par défaut ce nom comme nom de fichier IFC.

 : Supprimer une configuration personnalisée.

 : Dupliquer une configuration personnalisée.

 : Renommer une configuration personnalisée.

 : Gérer le rangement dans des groupes.

 : Modifier les paramètres d’une configuration personnalisée.

Un menu contextuel est également accessible en faisant un clic droit sur une configuration personnalisée.

Paramétrer une configuration personnalisée

Un assistant vous guide pour la création et modification de configurations personnalisées (bouton Créer ou Modifier).

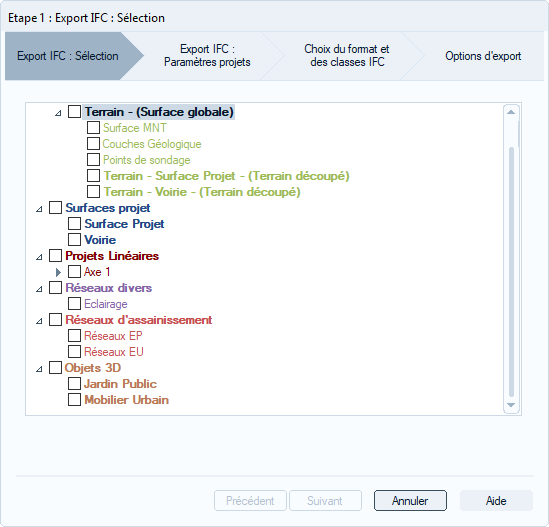

Etape 1 : Sélection

Permet de sélectionner les données à exporter :

• Terrains
  • Terrain (surface globale) : Terrain de base
  • Surface MNT : MNT entier
  • Couches géologiques : exporte les couches en tant que surfaces 3D
  • Point de sondage : exporte les points de sondages en tant qu'objet incluant les différentes épaisseurs des couches géologiques et les attributs associés
  • Terrain – [Nom de phase surface projet] - (Terrain découpé) : Terrain avec extrusion des zones de surfaces projet

Mensura exporte soit le MNT entier soit le terrain découpé, pour ne pas dupliquer les surfaces correspondant à l’existant.

• Surfaces projet
  • Liste des différentes phases et variantes

Le niveau d’information exportées est géré par le niveau de détail dans les options d’export.

• Projet linéaire
  • Axe
  • Surfaces niveau fini : exporte la ligne finie uniquement
  • Surfaces : exporte les lignes de surfaces et la ligne de fond de forme définies dans le profil type
  • Couches de structure : exporte les couches définies dans le profil type

Mensura exporte soit les surfaces niveau fini, soit les surfaces et couches de structure, pour ne pas dupliquer les surfaces correspondant au projet linéaire.

• Réseaux Divers (Réseaux)
• Réseaux d’assainissement (Réseaux + éléments de calepinage)
• Drainage (Réseaux)
• Objets 3D (Objets 3D, Objets spéciaux et Bâtiments)

Les objets sont classés par thèmes selon les dossiers de la bibliothèque des Objets 3D.

• Marquage (Signalisation horizontale et Calques DAO)

Les marquages ne sont exportables que s'ils sont calculés et visibles dans le Rendu 3D.

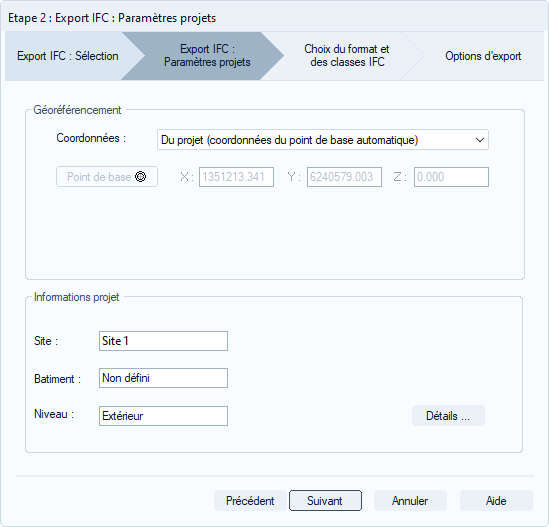

Etape 2 : Paramètres projets

Permet de choisir la position du point de référence de la maquette IFC, trois choix sont disponibles :

• Du projet (Coordonnées du point de base automatique) : la maquette IFC est exportée avec les coordonnées géographiques du projet et le point de base est défini automatiquement au regard de l'emprise du projet ("Centre" du projet) et à l'altitude 0.

Ce paramètre a pour but d'assurer une bonne lisibilité de la maquette dans le cas de grandes coordonnées.

Les coordonnées géographiques sont définies en Delta X / Delta Y / Delta Z par rapport au point de base pour obtenir les coordonnées réelles.

• Du projet (Coordonnées du point de base personnalisées) : la maquette IFC est exportée avec les coordonnées géographiques du projet et le point de base est défini par l'utilisateur en le sélectionnant à l'écran.

Ce paramètre peut avoir comme conséquence une impossibilité de visualisation du modèle dans certaines applications si le point de base est trop éloigné du projet pour des questions de lecture de grandes coordonnées.

Les coordonnées géographiques sont définies en Delta X / Delta Y / Delta Z par rapport au point de base pour obtenir les coordonnées réelles.

• Locales : la maquette IFC est exportée avec des coordonnées locales ou personnalisées. La correspondance des coordonnées du point de base peut être définie par l'utilisateur.

Les coordonnées des objets définis dans le fichier IFC seront définies en Delta X / Delta Y / Delta Z par rapport au point de base auxquelles seront ajoutées les coordonnées du point de base.

Cet export peut être utilisé pour intégrer une maquette dans un système de coordonnées locales ou non géoréférencée ou pour exporter un modèle dans des coordonnées réduites.

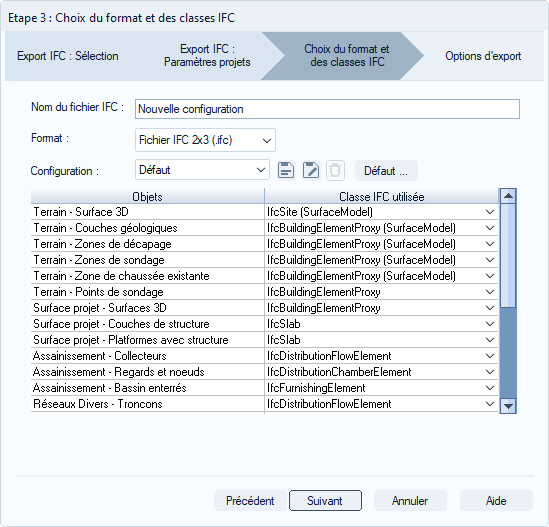

Etape 3 : Choix du nom de fichier IFC, du format et des classes IFC

Le nom du fichier IFC à exporter se gère ici.

Permet de choisir les classes IFC en fonction des données à exporter et la version du modèle IFC (2x3 et 4.0 et 4.3).

Il est possible de créer ou de modifier une configuration pour l’adapter au besoin via les boutons « Enregistrer » et « Enregistrer sous ».

Le bouton permet de pré-paramétrer cette boite de dialogue avec la configuration courante à la prochaine ouverture.

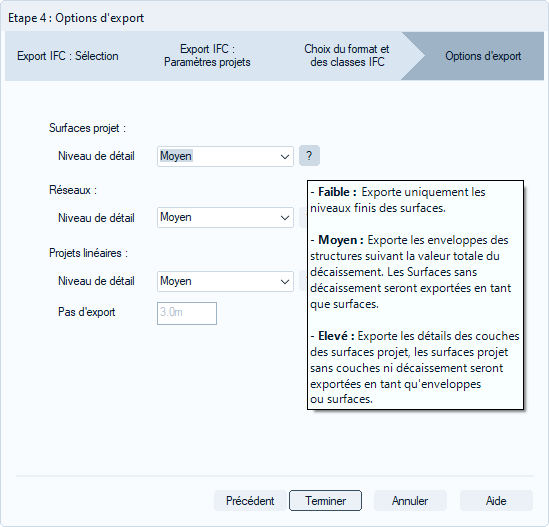

Etape 4 : Options d’export

Permet de choisir les niveaux de détails.

Passez sur le pour plus de détails sur chaque catégorie.

Pour les éléments du projet linéaire, il est possible de définir un « Pas d’export » si le niveau de détail est réglé sur « Elevé ». Cette valeur correspond à l’intervalle de génération du maillage 3D.

Récapitulatif des données exportables

MODULES	OBJETS EXPORTÉS
TERRAIN	Surfaces 3D
	Couches Géologiques
	Points de sondage
	Zones de Décapage
	Zones de Sondage
	Zones de Chaussée Existante
SURFACES PROJETS	Surfaces 3D
	Couches de Structure
PROJET LINEAIRE	Axe
	Surfaces niveau fini
	Lignes de surfaces
	Couches
ASSAINISSEMENT	Tronçons
	Regards et Noeuds
RÉSEAUX DIVERS	Tronçons
	Noeuds
DRAINAGE	Collecteurs et Drains
SIGNALISATION HORIZONTALE	Marquages et polylignes avec largeurs
RENDU 3D	Objets 3D, Objets spéciaux, Bâtiments

Procédure

Créer des configurations

Pour créer ou modifier des configurations personnalisées consultez le paragraphe Paramétrer une configuration personnalisée.

Ces configurations sont enregistrées dans votre fichier Mensura ; elles sont prêtes pour tous les prochains exports.

Exporter des fichiers IFC

Avant d’exporter, pensez à vérifier si les déblais remblais des différentes phases de surfaces projet sont bien calculées afin d’exporter également ces volumes en tant que données attributaires.

1. Cochez les configurations correspondant aux exports à générer.
2. Cliquez sur le bouton Exporter : Mensura génère un fichier IFC par configuration.
3. Définir l’emplacement souhaité.
4. Valider avec OK. Un message vous informe de la réussite de l’export avec d’éventuelles alertes.
