Propriétés

Commande : PROPR

Cette fonction permet d'afficher et de changer les propriétés de un ou de plusieurs objets. La fonction Propriétés gère la géométrie (forme et taille de l'objet) ainsi que l'aspect (couleur, type de ligne).

Activer les propriétés d'un objet

À partir d'une sélection hors commande.

Vous pouvez sélectionner les objets directement à l'écran en mode hors commande. Si la fenêtre de propriétés est ancrée, MENSURA affiche les propriétés des objets sélectionnés. Si la fenêtre des propriétés est flottante, en approchant la souris de l'onglet "Propriétés", la fenêtre s'ouvre et affiche les propriétés de l'objet. Une temporisation permet de naviguer dans la fenêtre de propriétés et de réaliser des modifications. Le fait de sortir le curseur de la souris de la fenêtre permet de la fermer automatiquement.

À partir d'un double clic en mode hors commande

Un double clic en mode hors commande permet également d'ouvrir directement la fenêtre des propriétés de l'objet sélectionné. Avec cette méthode, la fenêtre des propriétés s'affiche temporairement ancrée. La touche Echap du clavier permet de fermer directement la fenêtre des propriétés.

À partir de la commande du menu "Modifier"

Vous pouvez activer les propriétés d'un objet en sélectionnant en premier lieu la commande dans le menu, puis en sélectionnant l'objet concerné dans la fenêtre graphique et en validant la sélection avec la touche Entrée. Avec cette méthode, la fenêtre des propriétés s'affiche temporairement ancrée. La touche Echap du clavier permet de fermer directement la fenêtre des propriétés.

Fenêtre des propriétés

La fenêtre de propriétés permet l'affichage de l'ensemble des paramètres d'un objet ou d'un jeu de sélection d'objets. Vous avez à disposition plusieurs méthodes pour activer les propriétés d'un objet.

Fenêtre de propriétés surgissante

En mode fenêtre surgissante, la fenêtre de Propriétés recouvre la zone de travail temporairement. La position de la souris sur l'onglet de la fenêtre, suffit à ouvrir la fenêtre.

Fenêtre ancrée

En mode fenêtre ancrée, la fenêtre de Propriétés est affichée en permanence.

Fenêtre flottante

En mode fenêtre flottante, la fenêtre des propriétés est affichée en permanence. La fenêtre n'est pas attachée aux barres d'outils. Elle peut donc être facilement repositionnée.

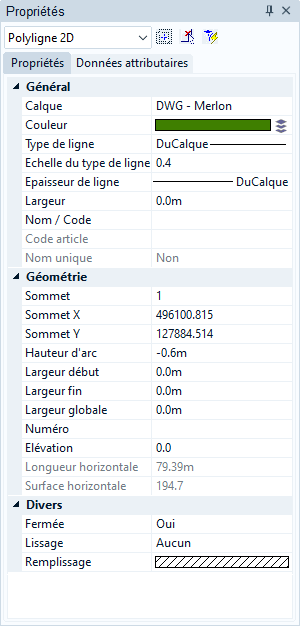

Modifier les propriétés d'un objet

Les propriétés et les attributs affectés du ou des objets sélectionnés s'affichent dans la boîte de dialogue.

Onglet Propriétés objets

Général

Cette zone affiche et gère les propriétés d'apparence de l'objet. Chaque élément de cette zone peut être modifié. Vous avez accès, pour certains de ces éléments, aux propriétés qui sont "DuCalque" ou aux propriétés libres non gérées par le calque.

Géométrie

Cette zone affiche les propriétés et les caractéristiques de la géométrie de l'objet sélectionné.

Divers

Cette zone permet de vérifier si la polyligne est fermée ou non, si elle a un lissage ou un remplissage (aplat de couleur).

Onglet Attributs sur objets

Cet onglet permet de visualiser et d’affecter des attributs sur le ou les objets sélectionnés.
