Attributs sur objets

Commande : EDITOBJATTR

Cette fonction permet de renseigner des attributs et des codes sur des objets dessins et métiers. Ces attributs seront conservés lors de l'export en fichier SHP et IFC.

Procédure générale

Choix des codes

Les codes font partie d’une classification. Les systèmes de classification sont principalement utilisés en complément de classes d’objets IFC pour préciser la qualification des ouvrages.

Différents types d’attributs

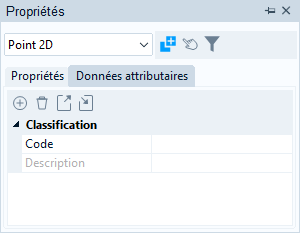

Cliquez sur le bouton  pour afficher le menu contextuel ci-contre, permettant d'ajouter différents types d'attributs.

• Ajouter une liste d’attributs : permet de sélectionner une liste prédéfinie ou d’en créer une par .
• Ajouter un attribut libre : permet de renseigner un ou plusieurs attributs.
• Ajouter un lien URL : permet de renseigner une ou plusieurs adresses URL.
• Ajouter un document : permet de renseigner un ou plusieurs chemins d'accès pour des fichiers liés via .

Ces chemins d’accès peuvent être relatifs (ne garde que le nom du fichier) ou complets (garde le chemin du fichier).

Procédure

1. Sélectionner le ou les objets où affecter des attributs (utiliser le menu contextuel si besoin).
2. Valider la sélection par Entrée ou par clic droit - Terminer.
3. Sélectionner un code de classification.
4. Ajouter les attributs avec et choisir le type d’attributs..

Options

: Permet de sauvegarder tous les onglets avec leurs attributs et les valeurs des attributs. L'extension du fichier sauvegardé est .atr.

: Permet de charger une liste d'attributs sauvegardée.

: Permet de supprimer un attribut libre, une liste d’attributs, un document ou un lien URL.
