Ligne d'écoulement

Commande : TRNLEC

Cette commande permet de tracer le cheminement d’écoulement de la goutte d'eau sur une surface 3D triangulée.

La ligne d'écoulement passe par la ligne de plus grande pente ou ligne de plus grande inclinaison et permet de visualiser la direction d'écoulement du filet d'eau.

Procédure générale

La ligne d'écoulement est dessinée par une polyligne 2D ou 3D suivant le choix dans la boîte de dialogue.

La zone "Calque" permet de définir le calque de sauvegarde des lignes d'écoulement.

Méthode de calcul

Dans cette commande on considère que la détermination de la direction d’écoulement dans chaque triangle est basée sur le calcul de la ligne de plus grande pente. Le cheminement de l'eau prend les directions d’écoulement et se cumule d’un triangle amont à un autre triangle situé en aval.

Division de la ligne en plusieurs directions

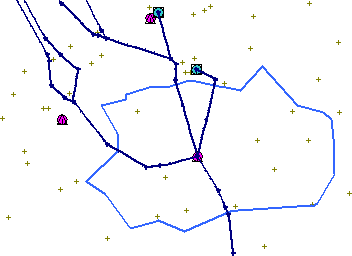

La ligne d'écoulement peut se ramifier automatiquement en nouvelles polylignes et continuer ainsi son chemin dans les différentes directions.

Fin des lignes d'écoulement dans des dépressions formées par des points bas

Le calcul de la ligne d'écoulement se termine automatiquement dans une dépression formée par un point bas du MNT.

Procédure

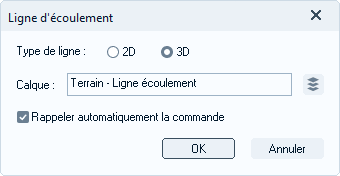

1. Dans la boîte de dialogue "Ligne d'écoulement", sélectionnez la méthode de calcul de la polyligne, soit 2D ou 3D.
2. Sélectionnez le calque de stockage de la ligne d'écoulement.
3. Cochez la case "Rappeler automatiquement la commande" si vous souhaitez utiliser la commande en continue.
4. Validez le bouton "OK" et positionner le point de départ de la ligne d'écoulement.
