Points de sondage
Commande : PSOND
Cette fonction permet de créer des points de sondages contenant des couches géologiques, interpolées sur le MNT.
Généralités
Afin d'estimer au plus près les caractéristiques géologiques d'un terrain naturel, des sondages sont réalisés sur le terrain afin de déduire un modèle global de ces couches le plus proche de la réalité.
Une couche géologique est une donnée du MNT (modèle numérique du terrain) basée sur la triangulation du MNT et sur les points de sondage saisis sur le MNT.
Un point de sondage contient des profondeurs ou épaisseurs de couches géologique, saisi à des coordonnées XY précises. Ces valeurs de profondeurs ou d'épaisseur s'applique sur les points du MNT selon différentes méthodes d'interpolation.
Les points de sondages ont la même structure de couches géologique (ordre des couches et nombre de couches), mais des couches peuvent avoir une valeur nulle.

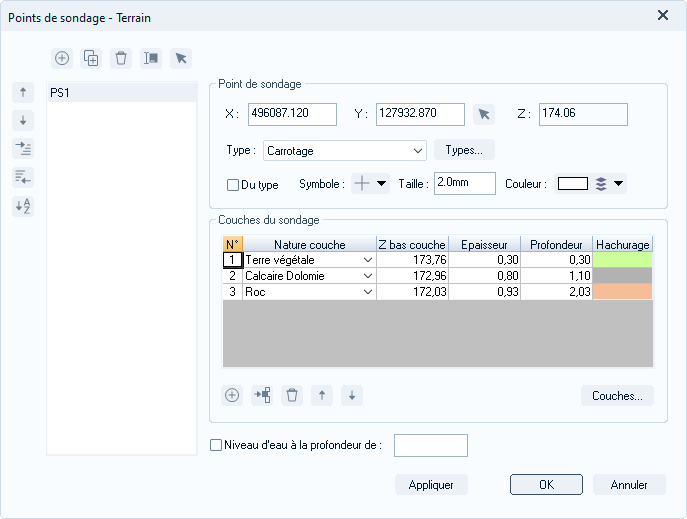

Description de la boite de dialogue
Paramètres généraux de la fenêtre
: Classe les sondages dans l'ordre alphabétique.
: Monte le type de sondage d'une ligne.
: Descend le type de sondage d'une ligne.
: Place le type de sondage en haut de la liste.
: Place le type de sondage en bas de la liste.
: Sélectionne un point de sondage sur la vue en plan.
Point de sondage
Pour créer un point de sondage, il faut utiliser le bouton
, ou le bouton
si un point de sondage est déjà saisi.
Cette zone permet de gérer les propriétés en plan d'un point de sondage. Les coordonnées peuvent être renseignées numériquement, ou graphiquement, à l'aide du bouton .
Le type de sondage permet de définir la technique de sondage utilisée (pelle mécanique, carotté, pressiomètre...). Selon le type de sondage, un type de point différent peu y être affecté à l'affichage en plan.
Couches du sondage
Cette zone permet de constituer les différentes couches du point de sondage.
Les boutons et
permettent l'ajout de lignes où la nature, l'épaisseur ou la profondeur pourront être renseignées.
Le bouton
permet d'accéder à la base de données des couches géologiques.
Niveau d'eau à la profondeur de
Cette zone permet de renseigner le niveau de la nappe phréatique.
Calcul des couches géologiques
Principe général
Pour chaque point du terrain, Mensura recherche les points de sondage à prendre en compte. Selon la méthode d'interpolation choisie, cela peut être les deux points de sondage les plus proches, les trois points les plus proches, ou tous les points de sondage.
La profondeur de la couche géologique, en un point du terrain, est calculée en pondérant la profondeur de chaque sondage avec sa distance qui le sépare du point terrain.
Cas particulier
Lorsqu'un point de sondage est saisi sur un point du terrain, la profondeur de la couche géologique pour ce point du terrain est égale à celle du point de sondage.
Exemple d'application concrète
Méthode d'interpolation selon les 3 points de sondage les plus proches
Voici le calcul détaillé de la profondeur d'une couche géologique pour un point du terrain, selon la méthode d'interpolation prenant en compte les trois points de sondage les plus proches.
Le même principe est appliqué pour chaque point du terrain.

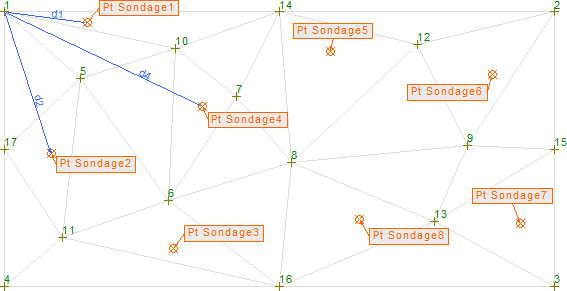

Point n°1
Les 3 points de sondage les plus proches sont les n°1, 2 et 4.
Le calcul de la profondeur pour le point de terrain n°1 est :
avec :
d : distance entre le point TN et le point de sondage.
prof : profondeur de la couche géologique du point de sondage.
La même opération est réalisée pour tous les points du terrain. La profondeur de la couche géologique étant connue en chaque point du terrain, l'altitude (Z) de la couche peut donc être déduite :
Z de la couche géologique = Ztn - profondeur de la couche géologique
Chaque triangle est désormais connu en XYZ, et la couche géologique est calculée.
Méthode d'interpolation selon les 2 points de sondage les plus proches
Voici le calcul détaillé de la profondeur d'une couche géologique pour un point du terrain, selon la méthode d'interpolation prenant en compte les deux points de sondage les plus proches.
Le même principe est appliqué pour chaque point du terrain.

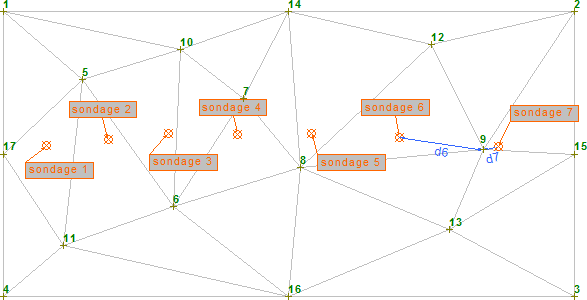

Point n°9
Les deux points de sondage les plus proches sont les n°6 et 7.
Le calcul de la profondeur pour le point de terrain n°9 est :
avec :
d : distance entre le point TN et le point de sondage.
prof : profondeur de la couche géologique du point de sondage.
La même opération est réalisée pour tous les points du terrain. La profondeur de la couche géologique étant connue en chaque point du terrain, l'altitude (Z) de la couche peut donc être déduite :
Z de la couche géologique = Ztn - profondeur de la couche géologique
Chaque triangle est désormais connu en XYZ, et la couche géologique est calculée.
