Tronçons par localisation

Commande : TRONLOCRD

Cette fonction permet d'éditer les volumes et les linéaires de tranchées par tronçons.

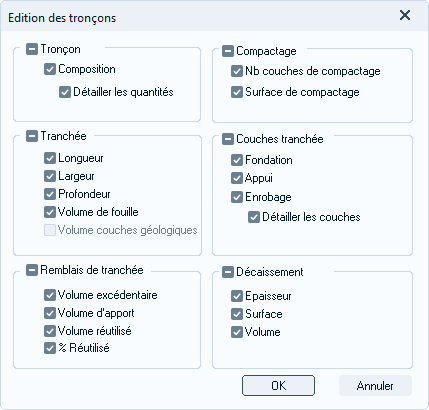

La boîte de dialogue ci-contre permet la sélection des résultats à afficher dans chaque colonne.

 Le calcul des volumes est effectué au lancement des résultats. Il est donc préférable de fermer les listes après chaque édition pour avoir toujours des résultats à jour.

Généralités

Principe de calcul

Le calcul des différents volumes s'effectue par profil. Des tabulations fictives sont implantées selon un certains pas (par défaut = 3m. Voir les paramètres généraux). Une section des différentes "couches" est calculée pour chacun des profils correspondant aux tabulations fictives. Cette section est ensuite multipliée par les longueurs d'application.

Description de la commande

Tronçon :

• Composition : tous les éléments qui constituent le tronçon.
• Détailler les quantités : permet de sortir le linéaire total ou le nombre total par élément lié à l’unité paramétrée sur l’article dans la BDD.

Tranchée :

• Longueur du tronçon.
• Largeur maxi du tronçon.
• Profondeur moyenne du tronçon.
• Volume de fouille : volume de la tranchée calculée selon le principe de calcul par tabulations.
• Volume de couches géologiques si le terrain sur lequel sont calculés les tronçons contient des couches géologiques.

Remblais de tranchées :

• Volume excédentaire.
• Volume d’apport.
• Volume réutilisé.
• % réutilisé.

Compactage :

• Nombre de couche de compactage en fonction de l’épaisseur.
• Surface de compactage.

Couches tranchée :

• Volume de fondation.
• Volume d’appui.
• Volume d’enrobage soit global soit détaillé par couches.

Décaissement :

• Epaisseur de chaque couche de décaissement.
• Surface de chaque couche de décaissement.
• Volume de chaque couche de décaissement.

Les résultats sont donnés dans un tableau. Ils peuvent être imprimés directement ou exportés dans un tableur au format .TB2 ou .XLS par la commande Résultats – Sauver sous.

Procédure

1. Sélectionner les tronçons à éditer (utiliser le menu contextuel si besoin) et valider par Entrée ou par clic droit - Terminer.
2. Sélectionner les résultats que vous souhaitez voir apparaître dans le listing et valider par OK.
3. Le listing contenant les différents résultats s'affiche.
4. Éditer le listing par Fichier - Imprimer.
