Multi axes

Commande : NOUAXE / PROPLIGNE / RPREF

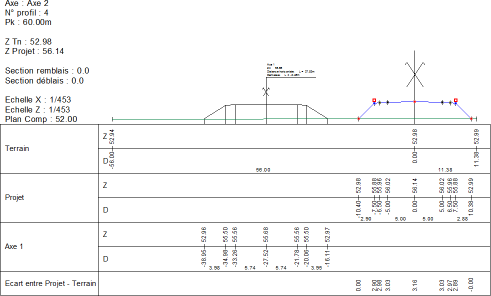

L'onglet Multi-axes permet d'afficher simultanément différents axes se trouvant à proximité, sur les profils en travers. Il est également possible d'afficher des surfaces projet issues du module Surfaces projet, ou encore, des objets DAO portant un nom.

Activer l'affichage multi axes

Cette option permet d'activer l'affichage multi axes pour l'axe courant. L'affichage multi axes se décline en trois catégories distinctes :

• L'affichage des autres axes du module projet linéaire.
• L'affichage des surfaces projet issues du module projet Surface projet.
• L'affichage des MNT et Nuages de points.
• L'affichage d'objets DAO.

Autres axes

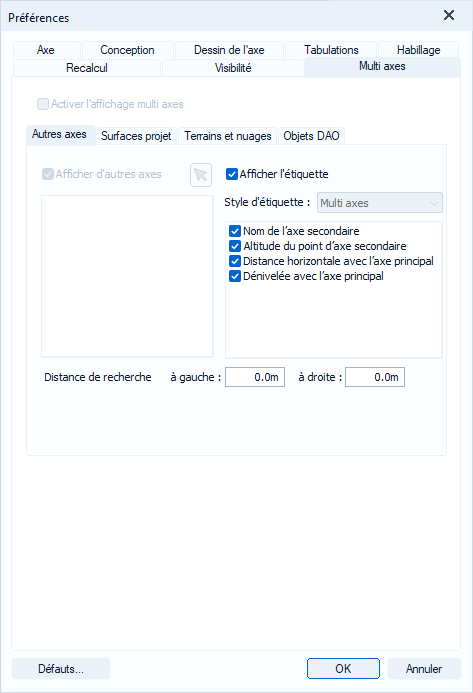

Cet onglet permet de gérer l'affichage des autres axes du module projet linéaire. Le ou les axes secondaires affichés permettent de visualiser leurs lignes projet (ligne du fini) respectives. Ils apparaissent de couleur noire par défaut.

Afficher d'autres axes

Cette option permet d'activer l'affichage des autres axes. Cochez les axes à afficher dans la liste. Le bouton permet de sélectionner l'axe sur la vue en plan.

Afficher l'étiquette

Permet d'afficher une étiquette sur l'axe affiché dans les profils en travers. Sélectionnez le style dans le menu déroulant. Vous pouvez sélectionner le contenu de l'étiquette :

• Nom de l'axe secondaire.
• Altitude du point d'axe secondaire.
• Distance horizontale avec l'axe principal.
• Dénivelée avec l'axe principal.

Distance de recherche gauche et droite

Permet de renseigner une distance maximum à gauche et à droite, pour afficher l'axe. Au-delà de cette distance, l'axe n'est pas affiché. La détection s'effectue par profil. L'axe peut donc apparaître sur un profil, et pas sur un autre.

Surfaces projet

Cet onglet permet de configurer l'affichage des surfaces projet existantes dans l'affaire. Les surfaces projet affichées apparaissent de couleur noire par défaut. Il s'agit du niveau fini des surfaces projet.

Afficher les surfaces projet

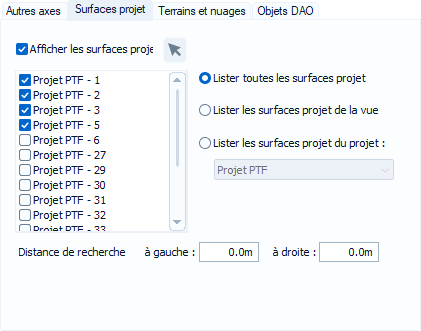

Cette option permet d'activer l'affichage des éventuelles surfaces projet, sur les profils en travers de l'axe courant. Sélectionnez les Surfaces Projet à afficher, ou sélectionnez-les sur la vue en plan, via le bouton . Il est possible d'afficher toutes les surfaces projet de l'affaire en listant toutes les surfaces projet. Les surfaces projet portent un numéro qui correspond au nom du projet de surfaces projet + le numéro de plates formes.

Exemple

Une Surface projet nommée terrassement-14 : il s'agit d'une Surface projet existante sur le projet terrassement, portant le numéro 14.

Lister toutes les surfaces projet

La liste contient toutes les surfaces projet existantes.

Lister les surfaces projet de la vue

La liste contient uniquement les surfaces projet affichées dans la vue Projet linéaire, par l'intermédiaire du calque Triangle correspondant au projet de surfaces projet.

Lister les surfaces projet du projet

La liste contient uniquement les surfaces projet du projet de surfaces projet sélectionné.

Distance de recherche gauche et droite

Permet de renseigner une distance maximum à gauche et à droite, pour afficher les éventuelles surfaces projet. Au-delà de cette distance, la Surface projet n'est pas affichée. La détection s'effectue par profil. La Surface projet peut donc apparaître sur un profil, et pas sur un autre.

Terrains et nuages

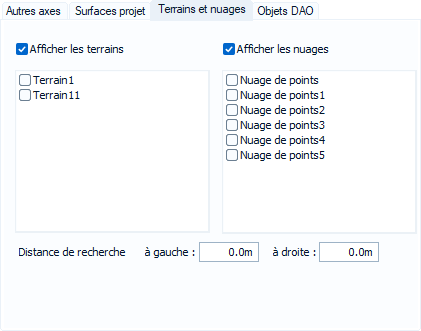

Afficher les terrains et les nuages

Cette option permet d'activer l'affichage de MNT ou de nuages de points. Cochez les éléments à afficher dans la liste.

Distance de recherche gauche et droite

Permet de renseigner une distance maximum à gauche et à droite. Au-delà de cette distance, le MNT ou nuage de points est tronqué.

Objets DAO

Cet onglet permet de gérer l'affichage des objets DAO nommés sur les profils en travers. Seuls les objets linéaires (polylignes, segments, splines,...) portant un nom, peuvent être affichés.

Afficher les objets DAO nommés

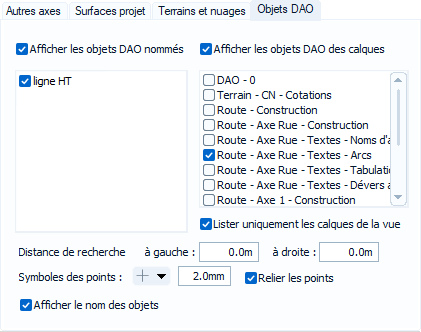

Cette option permet d'activer l'affichage des objets DAO nommés, sur les profils en travers de l'axe courant. Sélectionnez les noms d'objets à afficher se trouvant dans la liste de gauche.

Afficher les objets DAO des calques

Cette option agit comme un filtre. Sélectionnez préalablement les noms d'objets à afficher, puis sélectionnez les calques à afficher. Pour que l'objet DAO soit affiché, il faut que le calque dans lequel il se trouve soit coché.

Lister uniquement les calques de la vue

Cette option permet de ne lister que les calques se trouvant dans la vue courante projet linéaire.

Distance de recherche gauche et droite

Permet de renseigner une distance maximum à gauche et à droite, pour afficher les éventuels objets DAO. Au-delà de cette distance, l'objet n'est pas affiché. La détection s'effectue par profil. L'objet DAO peut donc apparaître sur un profil, et pas sur un autre.

Symbole des points

L'objet DAO, lorsqu'il est affiché sur un profil en travers, est symbolisé par un point.

Relier les points

Permet de relier les points dans le cas où plusieurs objets DAO sont affichés simultanément.

Afficher le nom des objets

Permet d'afficher, sous la forme d'un texte, le nom des objets affichés sur le profil en travers.
