Habillage de l'axe
Commande : AFFROUTE
Cette fonction permet d'habiller l'axe en plan, en affichant les données des différents éléments qui le composent : nom de l'axe, données des tabulations, cotation des arcs, données des intersections, ...

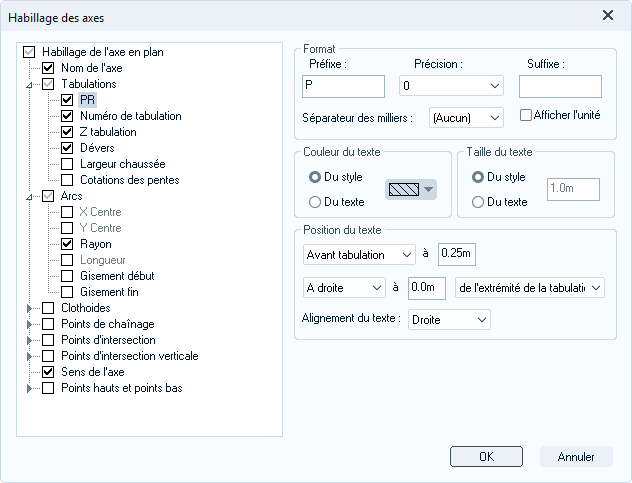

Navigation dans la boite de dialogue
La navigation dans cette boite de dialogue s'effectue via l'arborescence située sur la gauche. Cette arborescence contient deux niveaux. Les deux niveaux possèdent chacun leurs options d'affichage.
Exemple avec tabulation

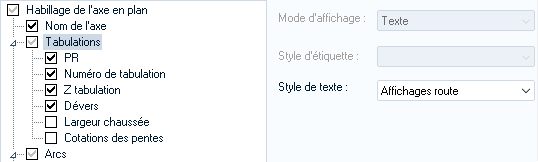

En cliquant sur Tabulation, vous affichez les options liées à l'affichage des données Tabulation : ici, il est possible de paramétrer le style de texte.

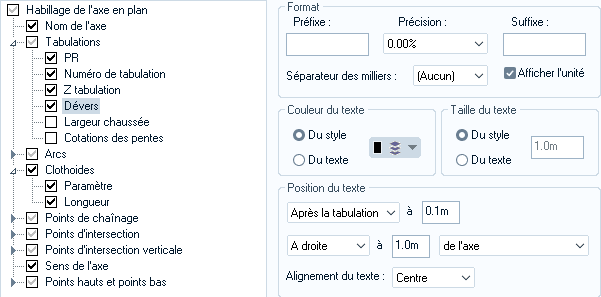

En cliquant sur Dévers, qui se trouve dans Tabulations, on accède à des options supplémentaires qui concernent spécifiquement l'affichage du dévers, tels que la possibilité de préfixer la valeur du dévers, ou de choisir la couleur du texte...
Illustration des différents habillages disponibles
Nom de l'axe

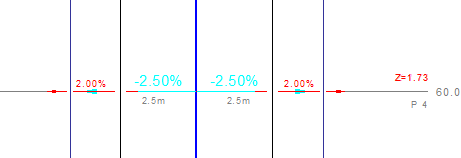

Tabulation
- PR
- Numéro de tabulation
- Z tabulation
- Dévers
- Largeur chaussée
- Cotations des pentes

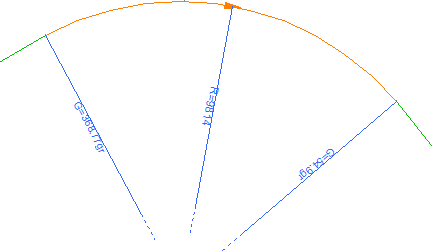

Arcs
- X Centre
- Y Centre
- Rayon
- Longueur
- Gisement début
- Gisement fin
Clothoïdes
- Paramètre
- Longueur
Points de chaînage
- Chaînage
- PR
- Gisement de la droite
- Paramètre de la clothoïde
- Rayon de l'arc
Points d'intersection
- PR
- Angle de changement de direction
- Rayon de raccordement
- Longueur de la courbe
- Contre-flèche
- Longueur de la tangente

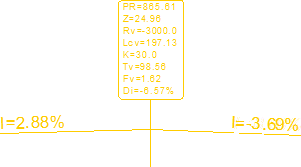

Points d'intersection verticale
- Pente
- Longueur de la tangente entre PIV
- PR
- Altitude
- Rayon de raccordement
- Longueur de la courbe
- Facteur K de la parabole
- Longueur de la tangente à la courbe
- Contre-flèche
- Changement de déclivité (en %)

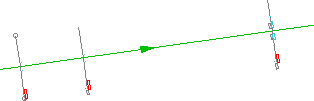

Sens de l'axe
Points hauts et bas
- Points hauts
- Points bas
