Couche / Propriétés

Commande : RCOUCHE / CODECOUCHE

Cette commande permet de créer (ou d'afficher les propriétés) des couches de structure de chaussée sur le profil en travers type.

Procédure générale

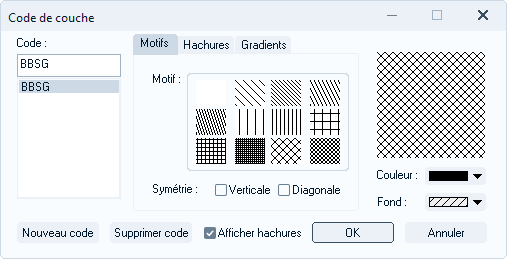

Nouveau code

Permet la création d'une nouvelle définition de hachurage ayant un nom correspondant au type de couche. Il est préférable d'appliquer une couleur de fond transparente pour visualiser les éventuelles entités en arrière plan.

Le nom du type de hachurage apparaîtra par défaut dans les lignes de cotations des profils en travers.

Supprimer code

Permet la suppression du code sélectionné.

Afficher les hachures

Permet la visualisation des hachures sur le profil.

Une couche passant par un point de construction positionné après une condition est automatiquement cachée lorsque l'on bascule la condition.

Procédure

1. Sélectionnez les différents points de la couche et fermez le contour par C + Entrée ou par clic droit - Clore.
2. Sélectionnez un code existant ou créez un nouveau code de structure pour la couche (plusieurs couches d'un profil peuvent avoir le même code).
3. Validez la création de la couche par OK.
