Couches géologiques

Commande : DBSOND

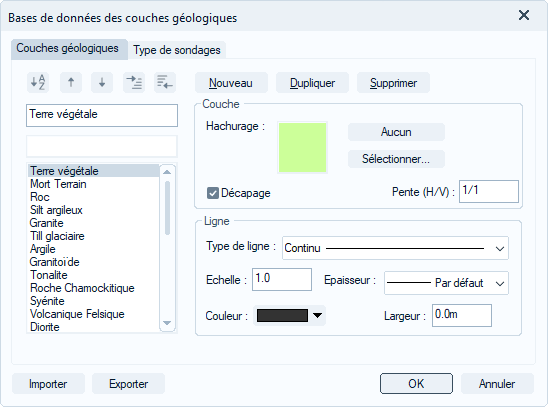

Cet onglet permet de créer les types de couches et de gérer leurs propriétés d'affichage.

Nouveau

Permet la création d'un nouveau type de couche.

Dupliquer

Permet de créer un type de couche ayant les mêmes propriétés qu'une couche sélectionnée.

Supprimer

Permet de supprimer un type de couche sélectionné.

Couche

Cette zone permet l'affectation d'un type de hachures pour l'habillage des couches en profil en long. Cliquez sur pour créer et affecter un type d'hachurage.

La case "Décapage" permet de considérer un type de couche comme décapage général.

Il ne peut y avoir qu'une seule et unique couche avec la propriété décapage.

Ligne

Cette zone permet de paramétrer l'apparence du contour des couches (couleur, épaisseur...) dans le dessin des profils en long.

Tous les paramétrages effectués peuvent être exportés ou importés d'une affaire à une autre. Par défaut, le bouton permet de récupérer une liste paramétrée.

Classement des types de couches

Différents raccourcis existent pour organiser les types de couche dans la liste :

: Classe les sondages dans l'ordre alphabétique.

: Monte la couche d'une ligne.

: Descend la couche d'une ligne.

: Place la couche en haut de la liste.

: Place la couche en bas de la liste.

Procédure

1. Cliquez sur .
2. Renseignez le nom de la couche.
3. Gérez l'apparence de la couche en profil en long dans les zones Hachurage et Ligne.
4. Attribuez la propriété de décapage si besoin.
